I2C
1
1 2

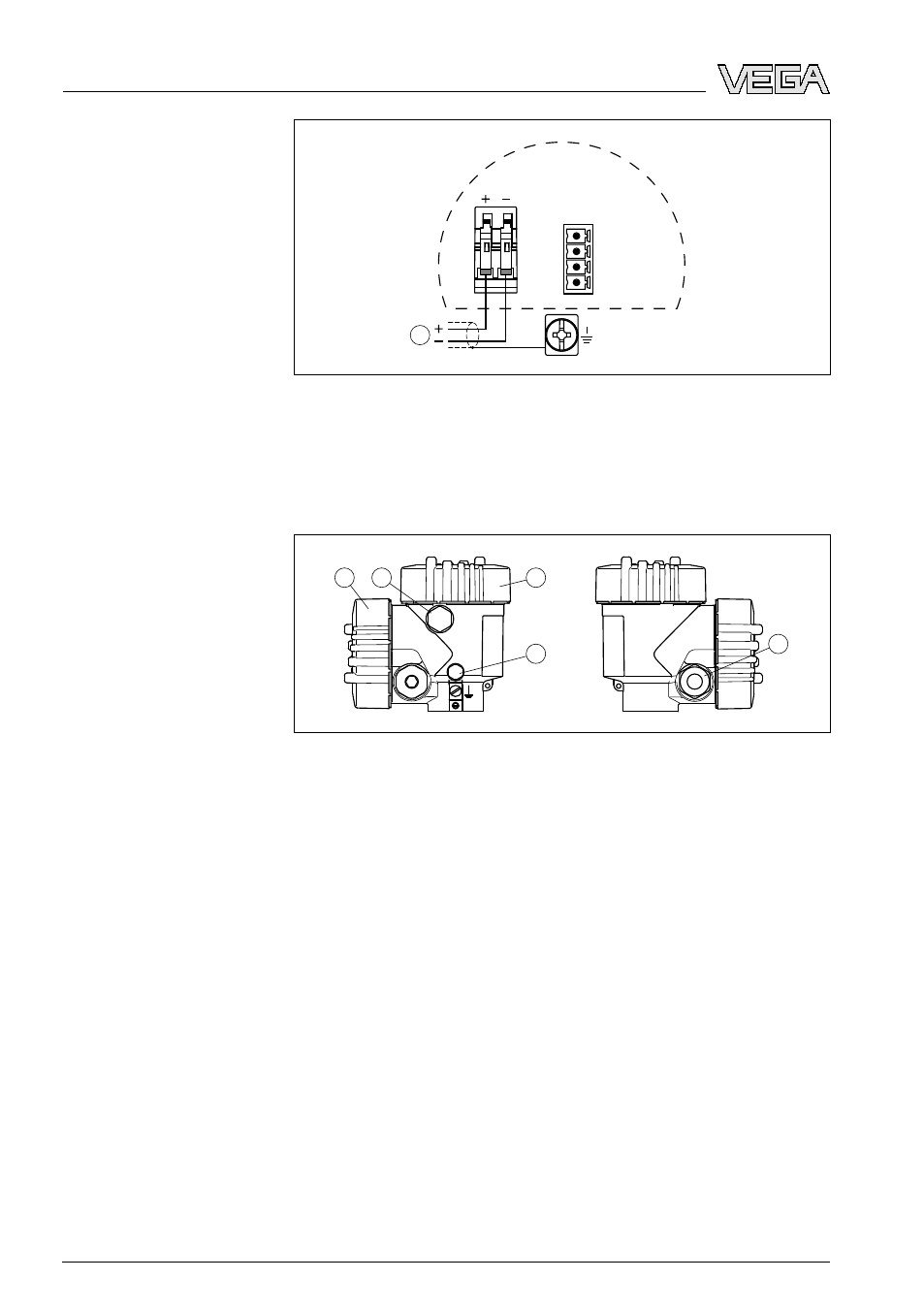

Рис. 21: Схема подключения (двухкамерный корпус)
1 Питание/Выход сигнала
5.5 Схема подключения (двухкамерный корпус
Ex-d)
1 2 3
4
5
Рис. 22: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтр для компенсации давления
5 Кабельный ввод
Схема подключения
Обзор корпусов
28 VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - двухпроводный
5 Подключение к источнику питания
31953
-RU
-090417
