Страница 20
Настройку с продуктом нужно выполнить только для
одного устройства, после чего определенную при такой
настройке установку переключения можно перенести на
все другие приборы, работающие на идентичных местах
измерения (с таким же продуктом).
Если известна проводимость продукта, то установку
точки переключения можно выполнить в соответствии с
таблицей "Положение переключателя".
При замене блока электроники рекомендуется перенести
установку со старого блока на новый.
6
.4

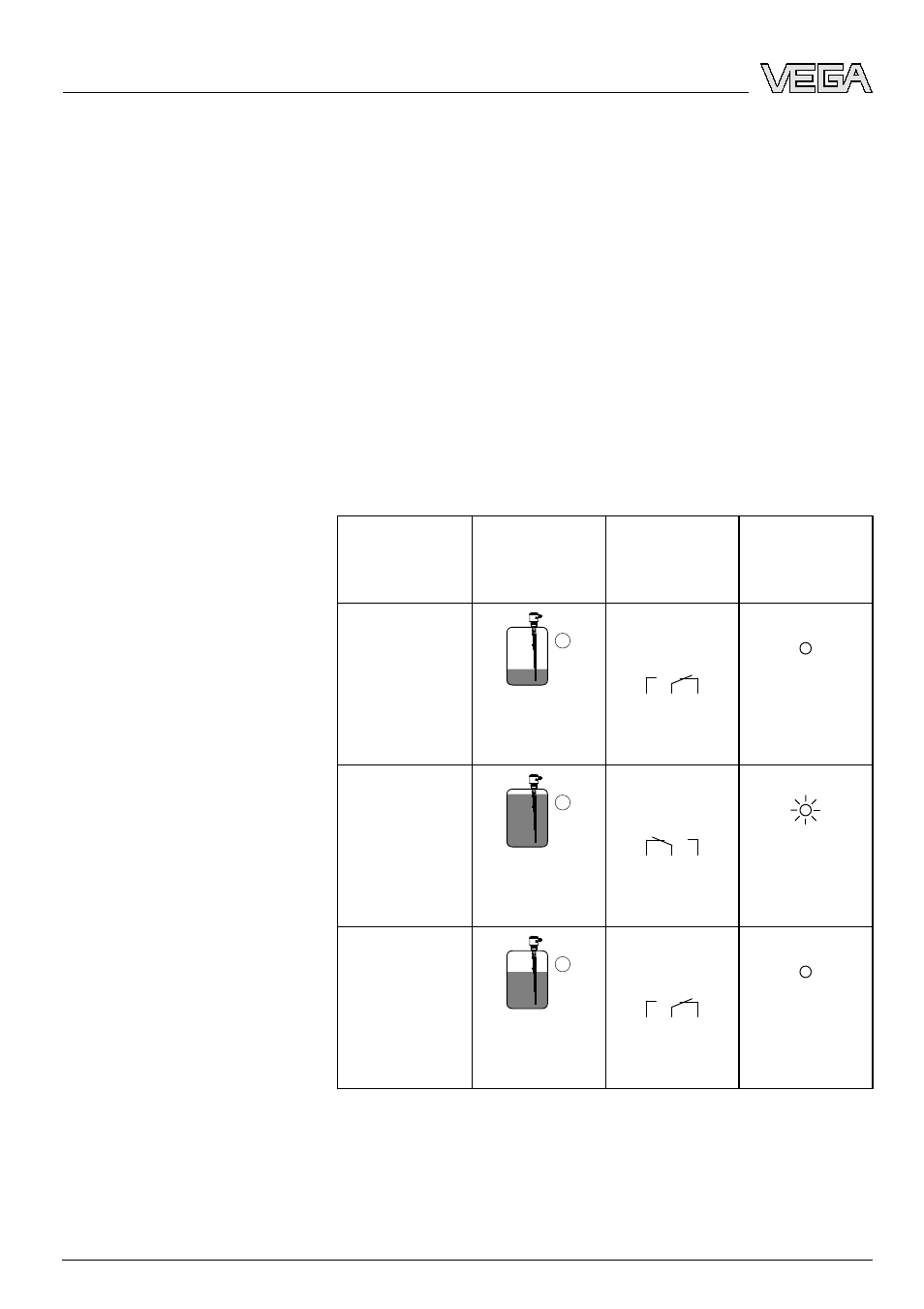

Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пе-
реключения
модуля реле
E60R
Индикатор
состояния
Режим работы А
Защита от пере-
полнения
1
Реле проводит
ток
5
3
4
(8)
(6)
(7)
Не горит
Режим работы А
Защита от пере-
полнения
2
Реле обесточе-
но
5
3
4
(8)
(6)
(7)
Горит
Режим работы В
Защита от сухо-
го хода
3
Реле проводит
ток
5
3
4
(8)
(6)
(7)
Не горит
Установка без продукта
20
VEGAKON
66 - с релейным выходом
Пуск в эксплуатацию
32649
-RU
-070802
