9 Приложение
VEGACAP 67 • - транзистор (NPN/PNP)
31316-R
U-131015
Ʋ Min.
Сигнализация минимального уровня или защита от
сухого хода
Ʋ Max.
Сигнализация максимального уровня или защита от
переполнения
DIL-переключатель для выбора диапазона измерения
Ʋ Диапазон 1
0 … 20 pF
Ʋ Диапазон 2
0 … 85 pF
Ʋ Диапазон 3
0 … 450 pF
Потенциометр
Настройка точки переключения
Питание
Рабочее напряжение
10 … 55 V DC
Потребляемая мощность
max. 0,5 W
Защита
Степень защиты
Ʋ Пластиковый корпус
IP 66/IP 67
Ʋ Корпус из алюминия или нерж.
стали (стандартный)
IP 66/IP 68 (0,2 bar)
3)
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 66/IP 68 (1 bar)
Категория перенапряжений
III
Класс защиты
II
9.2 Размеры
Корпус со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT

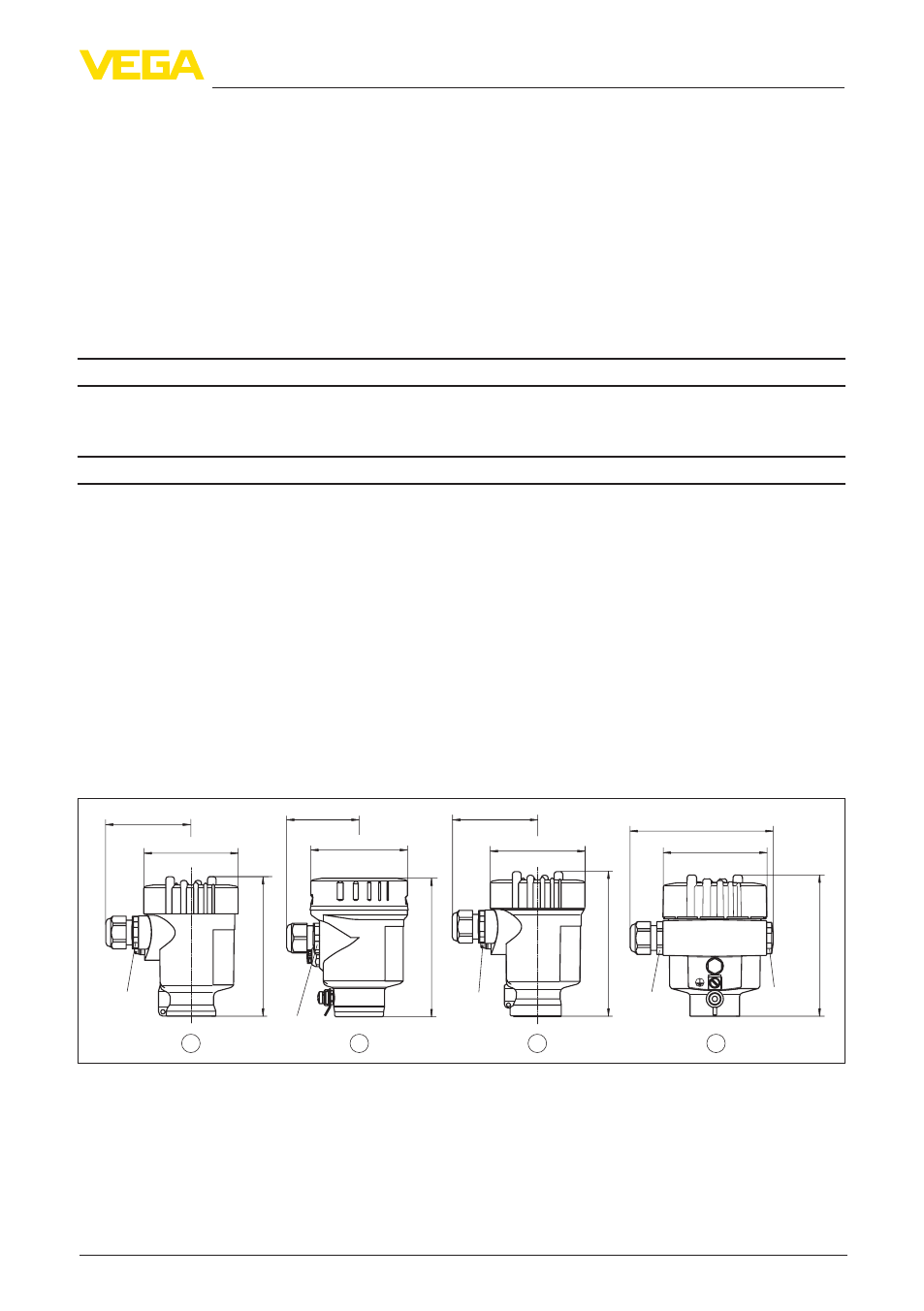

Рис. 31: Исполнения корпуса со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали, точное литье
4 Алюминиевый корпус
3)
Для соблюдения данной степени защиты нужен подходящий кабель.
