Страница 21: 6пуск в эксплуатацию
6
Пуск в эксплуатацию
6
.1
Общее
Цифры в скобках соответствуют цифровым обозначениям на
следующих рисунках.
На блоке электроники находятся следующие индикаторы и
переключатели:
l
Потенциометр для настройки на плотность продукта (1)
l
Переключатель режимов работы - min/max (2)
l
Кнопка моделирования (3)
l
Индикатор состояния (6)
6
.2
Элементы настройки
4
5
6
3
1
2
Simulation
NAMUR IEC 60947-5-6
VB60N

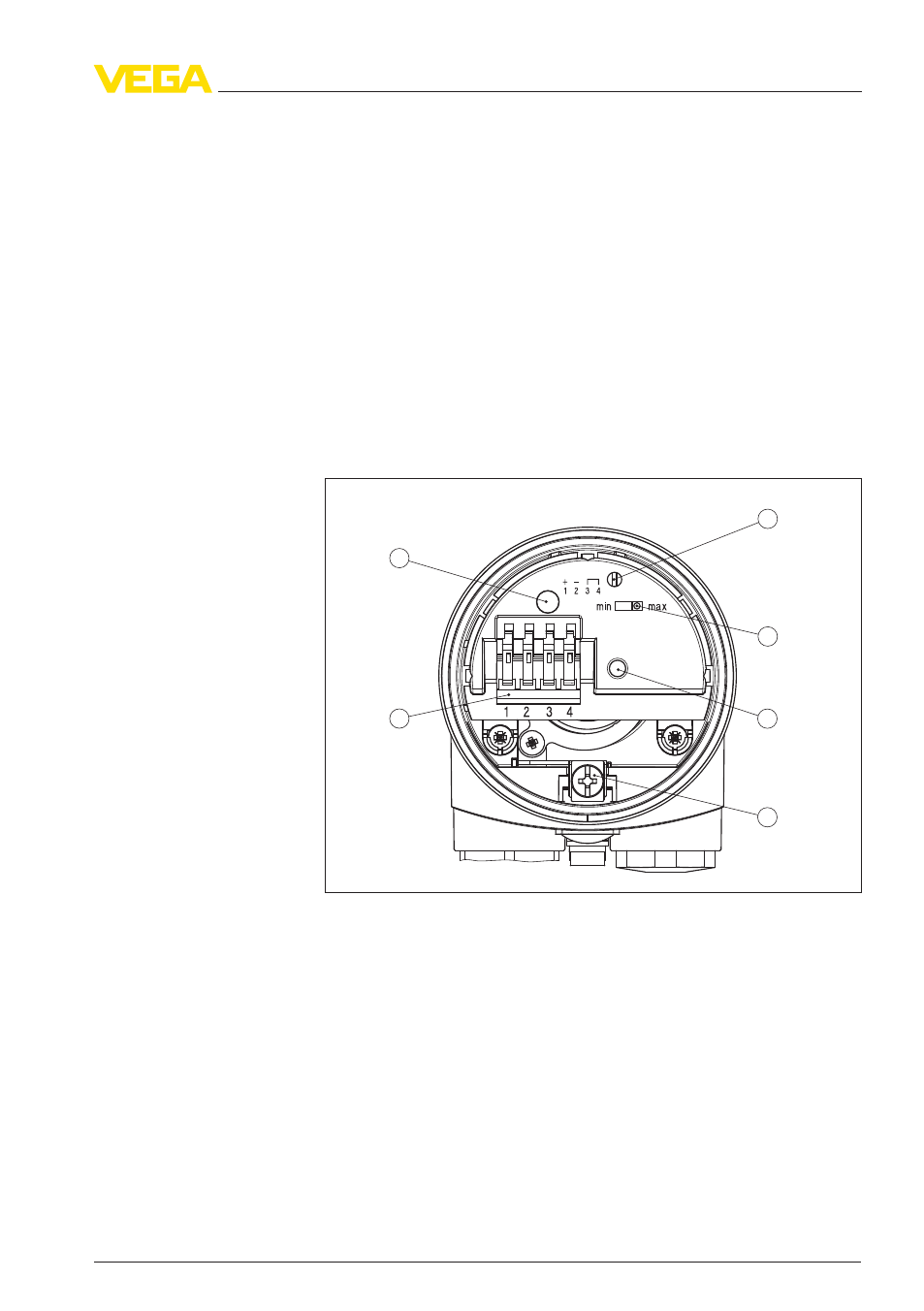

Рис. 13: Отсек электроники и подключения - выход NAMUR
1
Потенциометр для настройки точки переключения
2
DIL-
переключатель для обращения характеристики
3
Кнопка моделирования
4
Клемма заземления
5
Соединительные клеммы
6
Индикатор состояния
С помощью потенциометра можно настроить точку переключе-
ния на данный сыпучий продукт. Точка переключения имеет
заводскую установку, и изменять ее можно только в крайнем
случае.
Назначение/конфигу-
рация
Отсек электроники и
подключения
Настройка точки пере-
ключения (1)
VEGAWAVE
62 • - NAMUR
