Начальная установка
6
.1
Начальная установка
Пуск в эксплуатацию выполняется согласно Руководству по
эксплуатации датчика.
При настройке измерительная система должна находиться в
воде.
Рекомендация:
Если начальную настройку невозможно выполнить в емкости на
месте применения, заполните подходящий сосуд (ø прибл.
400 мм, высота прибл. 150 мм) водой и поместите в него
измерительную установку с поплавком. Результат измерения
приложим к емкости на месте применения.
Выполнить следующее:
1
Подключить измерительный зонд и устройство
формирования сигнала.
2
Включить питание.
3
Переключатель A/B на устройстве формирования сигнала
поставить в положение B.
При обнаружении слоя нефти реле отключается (безопасное
состояние).
0
10
5
521
on
1
2
4
3
5
6
7
8
9
10
11
12
13
14
on
min.
!
VEGATOR 621EX
0
10
5
1
2

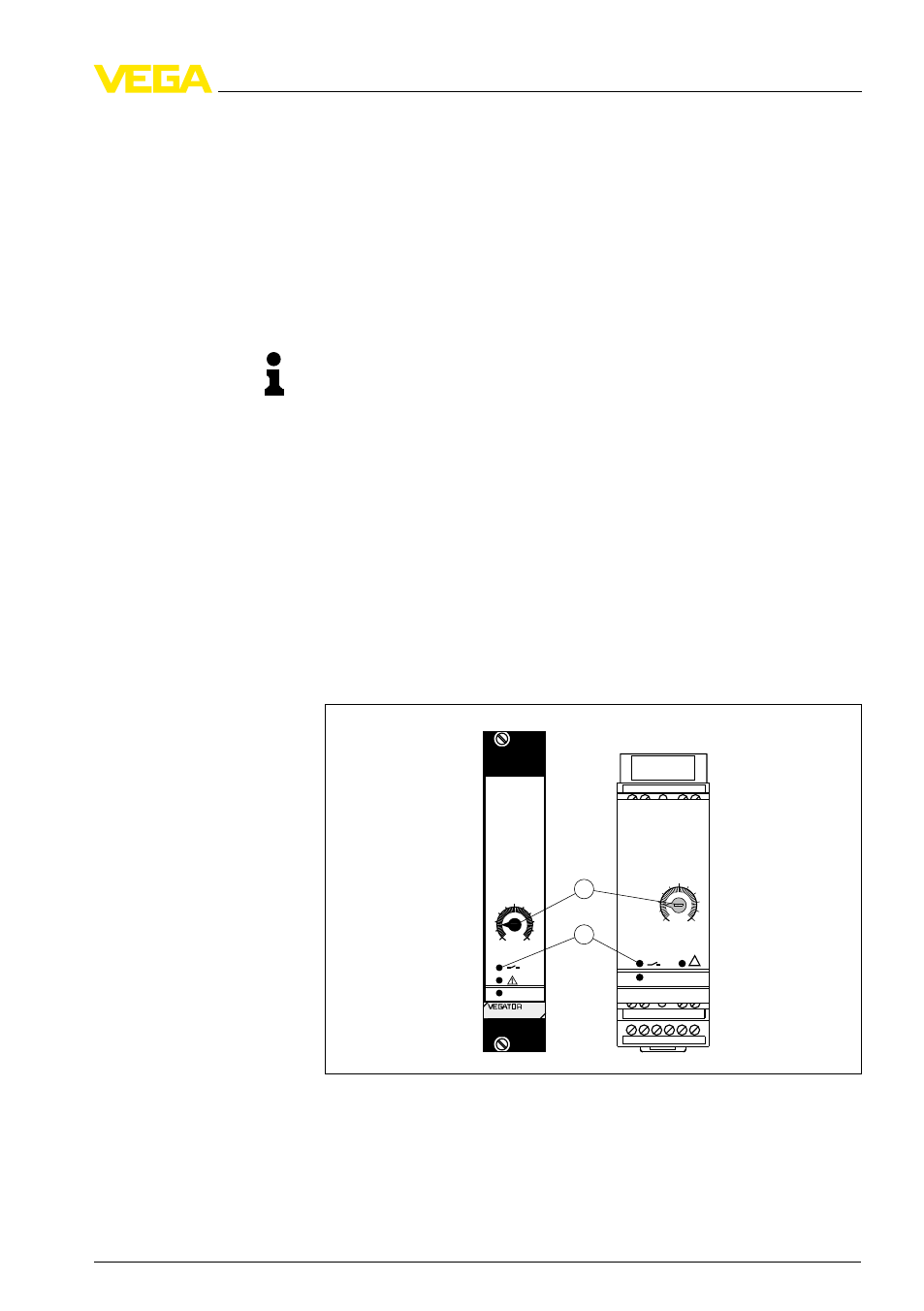

Рис. 4: Применимые устройства формирования сигнала
1
Потенциометр
2
Индикатор состояния реле
4
Потенциометр (1) установить на 0. Индикатор состояния реле
(2)
горит.
