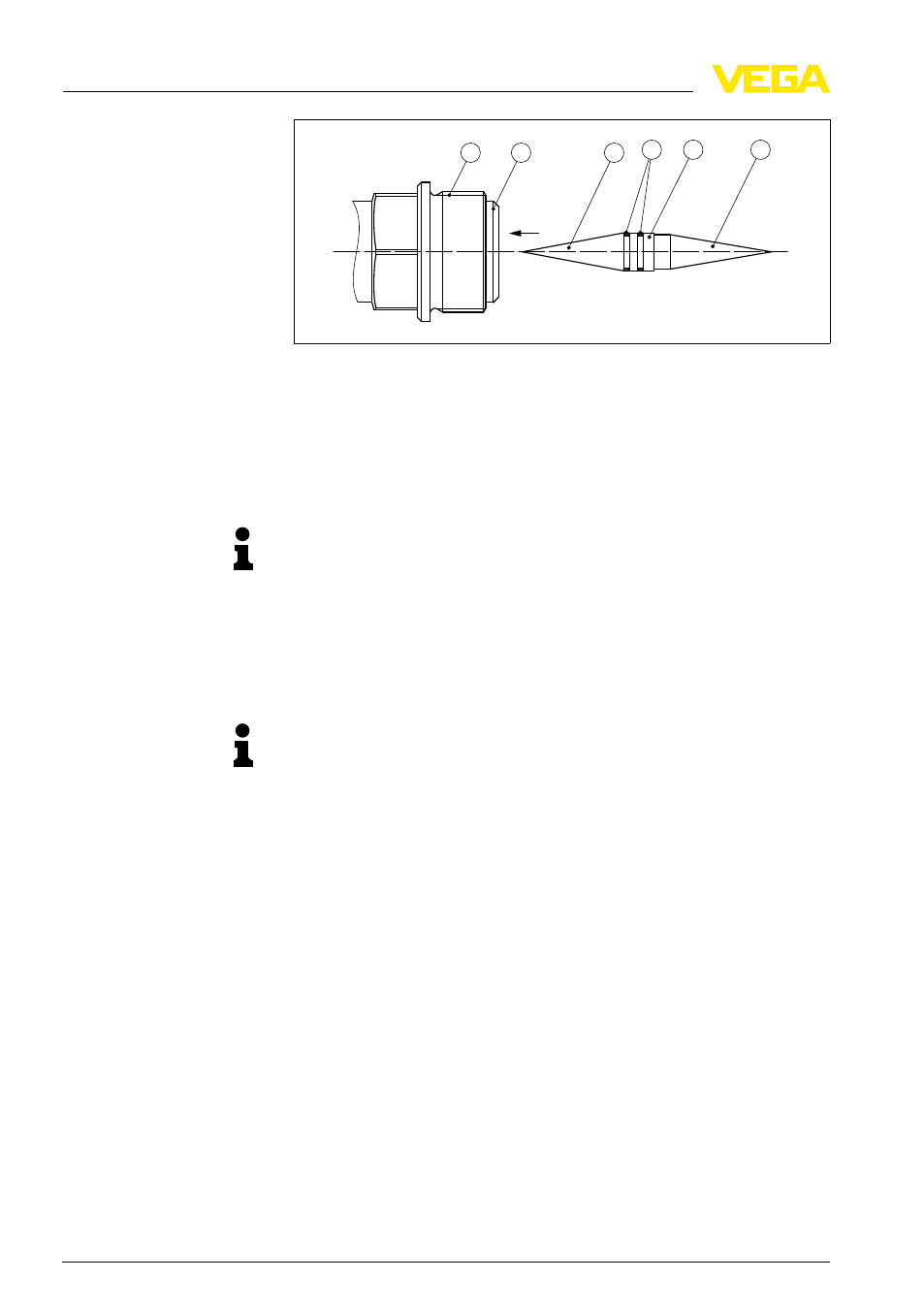

Рис. 2: Монтаж согласующего конуса
1
Присоединение
2
Фаска приспособления для монтажа
3
Внутренняя сторона конуса
4
Два уплотнения
5
Выступ
6
Внешняя сторона конуса
Одна сторона цилиндрической части в середине конуса имеет
маленький выступ. Этот выступ должен смотреть наружу и после
ввода конуса заподлицо смыкаться с присоединением.
6
Удалить монтажное приспособление
7
Снова закрепить антенну винтами на основании антенны:
момент затяжки макс. 10 Нм.
Радарные датчики VEGAPULS в исполнении со входом для
подключения воздушной продувки или с удлинением антенны
имеют насечку на основании антенны. Эта насечка должна
совпадать с меткой на шестиграннике присоединения.
1)
1)
Метка обозначает положение плоскости поляризации радарного
сигнала.
