2 Монтаж
1

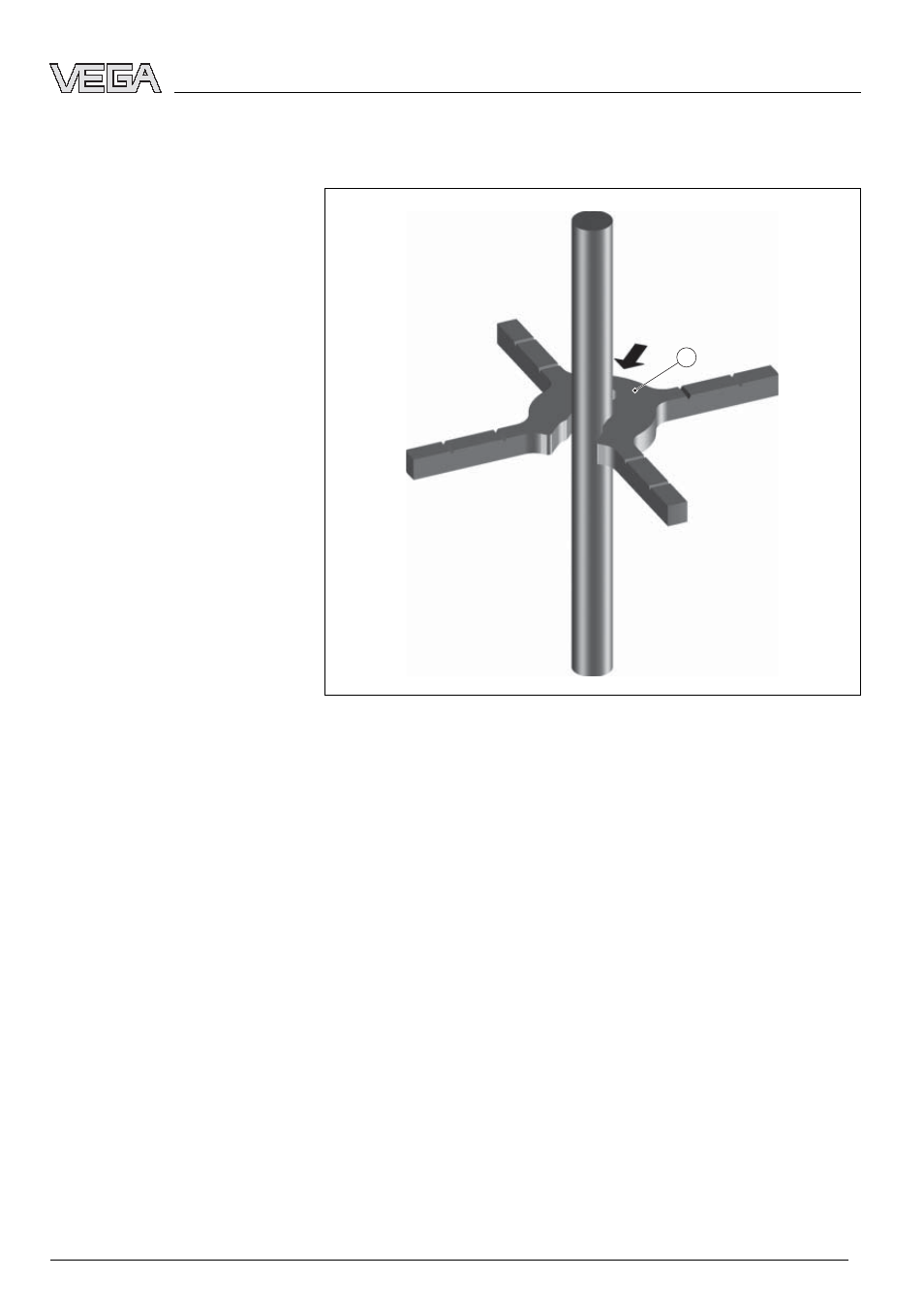

Рис. 1: Монтаж центрирующей звездочки
1
Центрирующая звездочка
1 Необходимо обрезать лучи центрирующей звездочки в
соответствии с диаметром трубы, в которой будет
устанавливаться датчик. На лучах звездочки имеются
метки, по которым лучи можно обрезать для труб
диаметром DN 50 (2") и DN 80 (3").
Для этого рекомендуется использовать пилу по
металлу или кусачки.
2 Центрирующую звездочку следует монтировать на
нижнем конце стержня. Если необходимо
использовать несколько звездочек, то расстояние
между ними должно быть прибл. 2,50 м.
У тросового исполнения центрирующие звездочки
монтируются на расстоянии прибл. 1,50 м другот
друга.
3 Центрирующую звездочку (1) надеть сбоку на
стержень или трос прибора.
Центрирующая звездочка - Трос-ø 4 мм / Стержень-ø 10 мм
