4 Монтаж
4.1 Указания по монтажу
Дефектный блок электроники прибора может быть
заменен самим пользователем.
Для взывоопасных зон могут применяться приборы и
блоки электроники только с разрешением на применение
Ex.
4.2 Подготовка к монтажу
Все блоки электроники одного типового ряда WE 60
являются взаимозаменяемыми. При использовании
нового блока электроники с другим выходом сигнала
соответствующее руководство по эксплуатации можно
скачать с сайта фирмы-изготовителя.
4.3 Порядок монтажа
Для замены блока электроники выполнить следующее:
1 Отключить питание.
2 Отвинтить крышку корпуса.
3 С помощью отвертки поднять рычажки контактов.
4 Вынуть провода из контактов.
5 С помощью отвертки (крестообразной T10 или
плоской 4) ослабить оба крепежных винта.
2
1

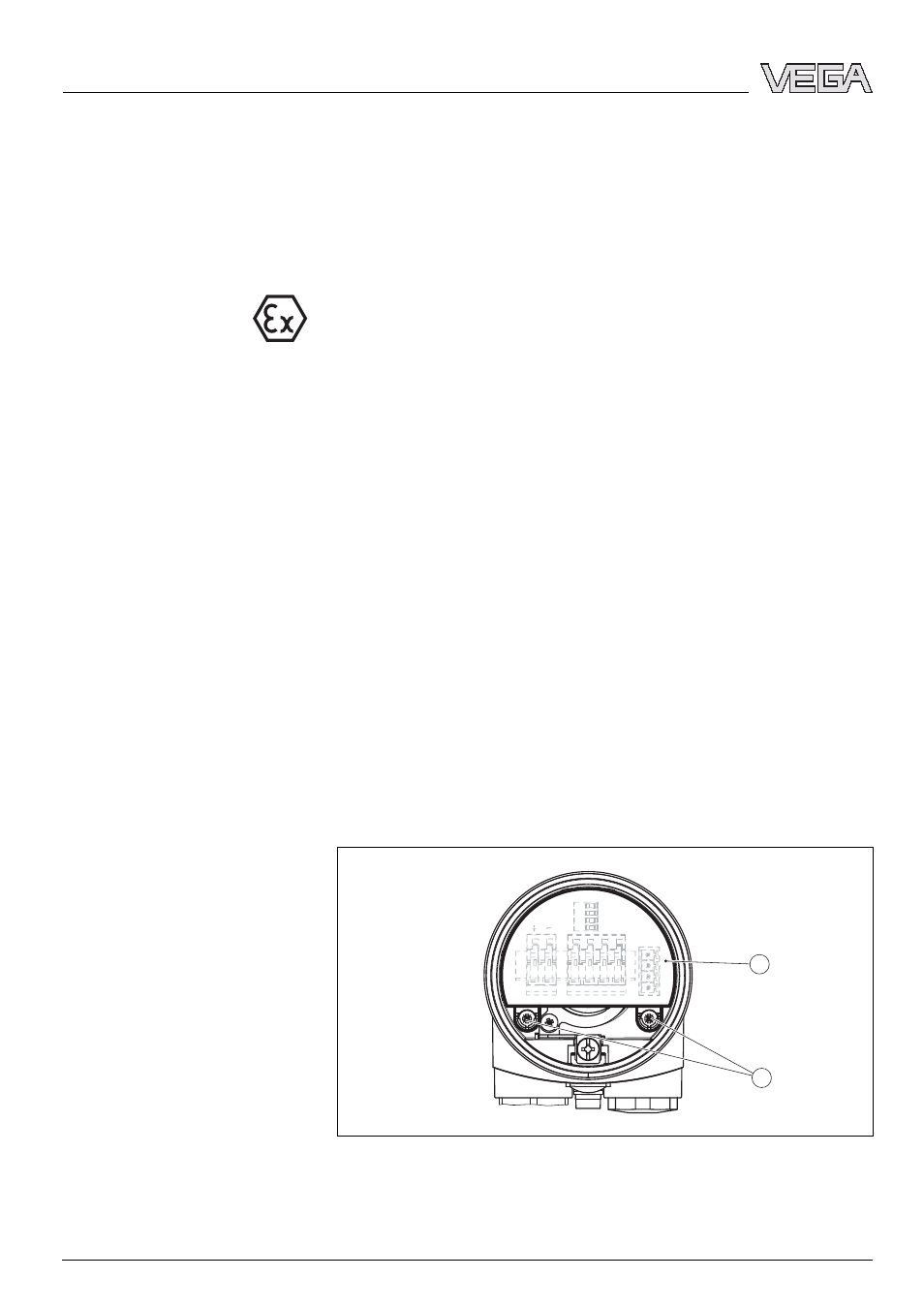

Рис. 1: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
Порядок монтажа
