34
9 Приложение
VEGACAP 67 • - реле (DPDT)
31315-R
U-131015
242 mm (9.53"
)
L
L1
120 mm (4.72"
)
23 mm (0.91"
)
100 mm (3.94"
)
ø 40 mm
(1.58")
ø 38 mm
(1.5")
ø 15 mm
(0.59")
ø 8 mm
(0.32")
200 mm (7.87"
)
SW46
G1 ½A/
NPT1 ½

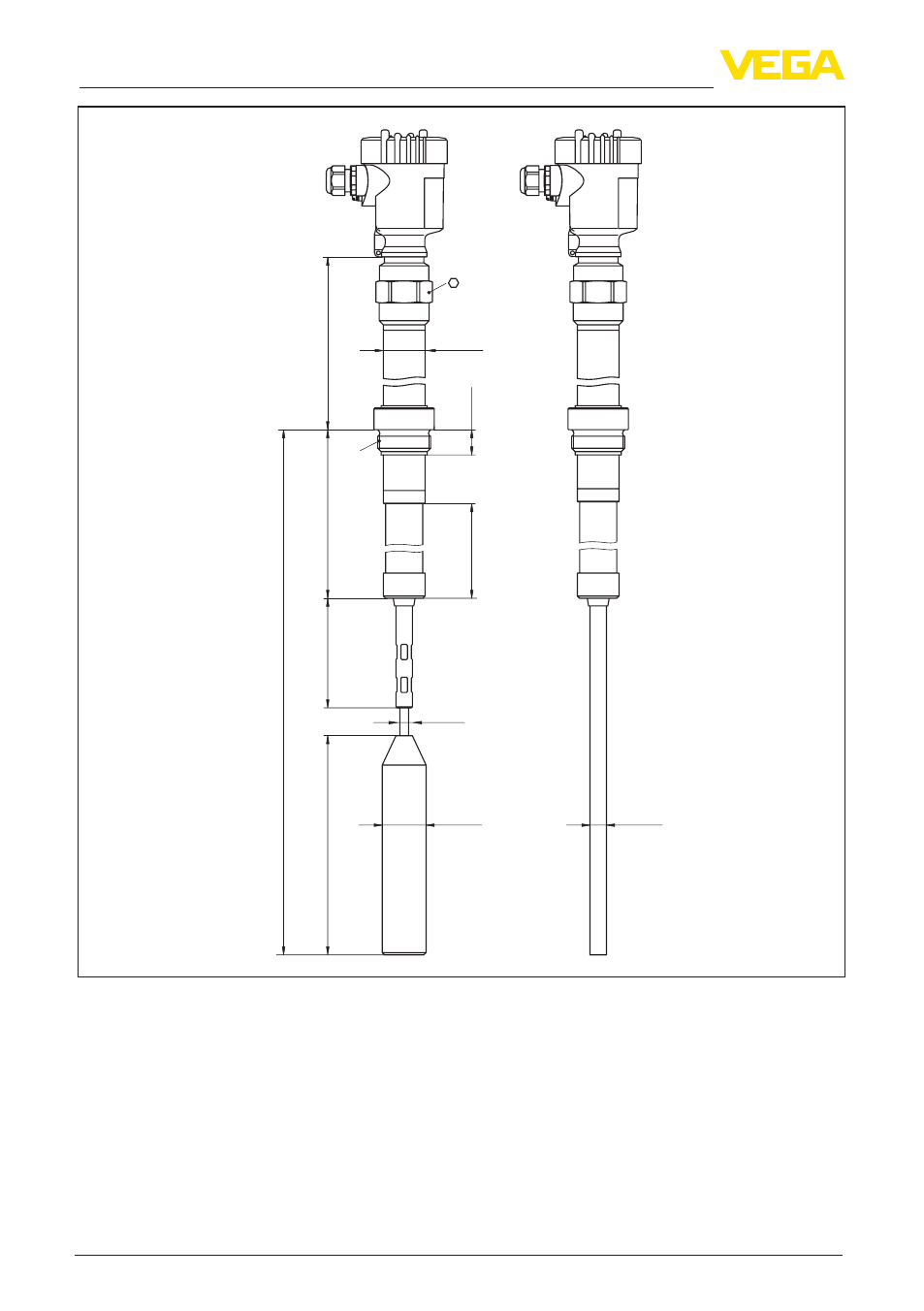

Рис. 35: VEGACAP 67, резьбовое исполнение G1½ A (ISO 228 T1) и 1½ NPT, -50 … +300 °C (-58 … +572 °F)
Исполнение -50 … +400 °C (-58 … +752 °F) - только с выносным корпусом.
См. Инструкцию "Выносной корпус - VEGACAP, VEGACAL"
L Длина датчика, см. "Технические данные"
L1 Длина опорной трубы, см. "Технические данные"
