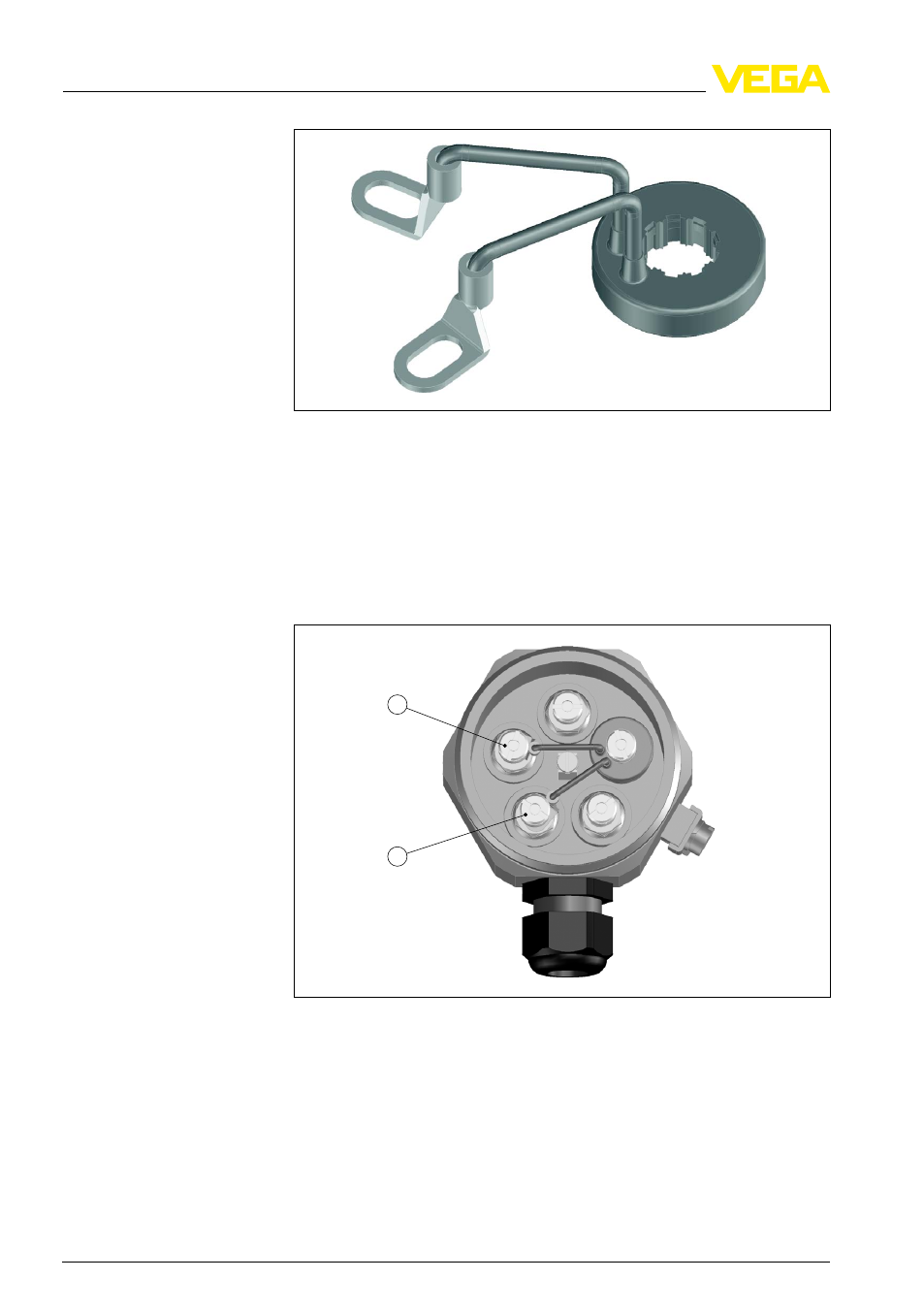

Рис. 6: Элемент для контроля обрыва линии с VEGATOR 632

1

Подключить кабельные наконечники в соответствии со
следующим рисунком.

Кабельные наконечники не должны контактировать с други-
ми металлическими деталями.

2

Открыть одну из других клемм и надеть этот элемент.

3

Снова затянуть клеммы.

1

2

Рис. 7: Монтаж элемента для контроля обрыва линии

1

Подключение к клемме 1 (стержень массы = самый длинный
стержень)

2

Подключение к клемме 2 (стержень max. = самый короткий стержень)

3

Элемент для контроля обрыва линии с VEGATOR 632

Если измерительный зонд используется без элемента для
контроля обрыва линии, будет выдаваться сигнал неисправно-
сти.

14

Кондуктивный измерительный зонд EL 3

5

Подключение к источнику питания
