5
.3
Схема подключения
4
1
2
2
3

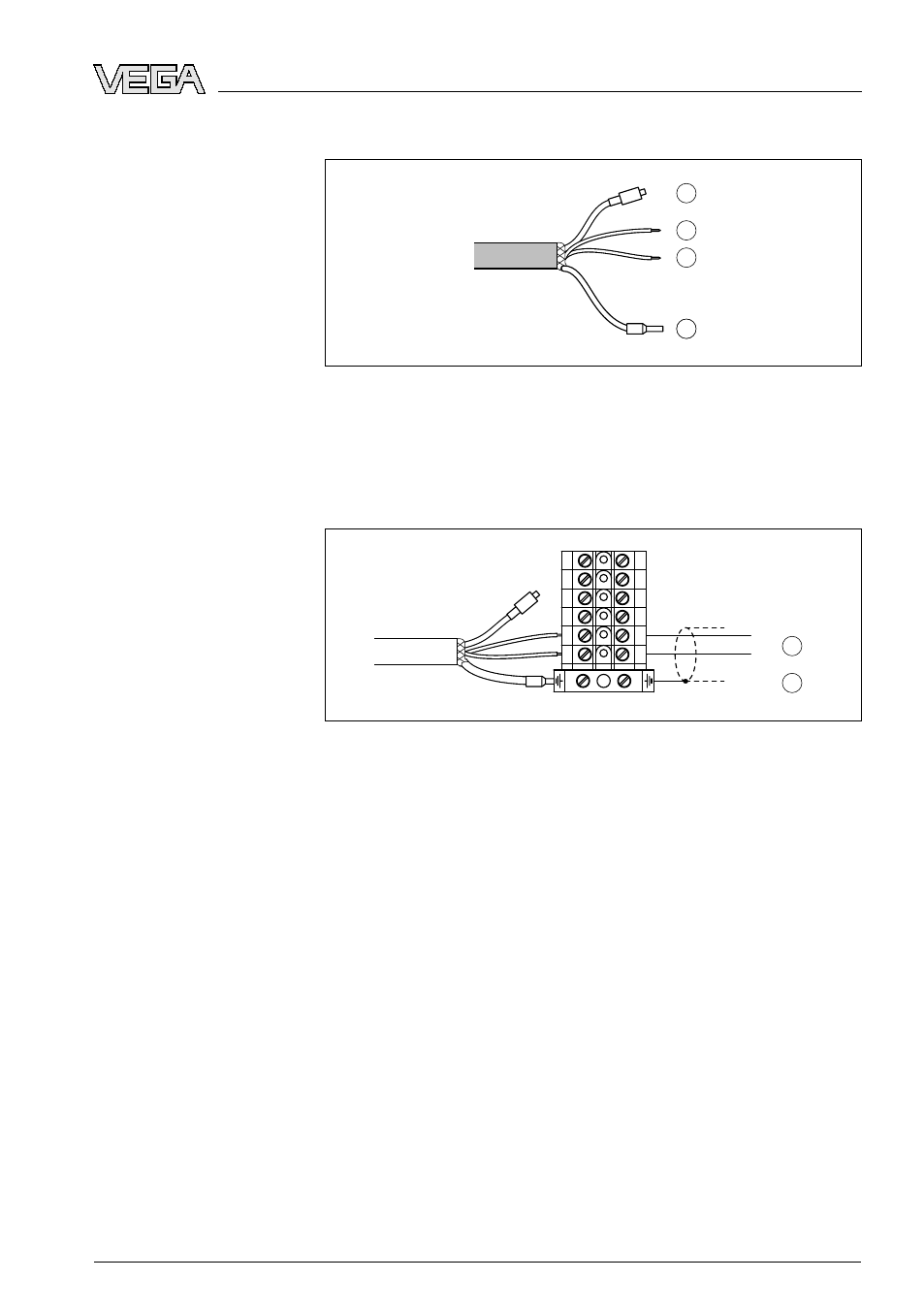

Рис. 6: Назначение проводов несушего троса
1
Голубой (-): к источнику питания или системе формирования сигнала
2
Коричневый (+): к источнику питания или системе формирования
сигнала
3
Экранирование
4
Капилляр для выравнивания давления с фильтрующим элементом
1
2
–
+
1
2
3
4
5
6
1
2
3
4
5
6
Рис. 7: Расположение контактов VEGABOX 02
1
К источнику питания или системе формирования сигнала
2
Экранирование
3
)
5
.4
Фаза включения
После подключения VEGAWELL 51 к источнику питания
или после восстановления напряжения выполняется
самопроверка прибора и происходит следующее:
l
внутренняя проверка электроники,
l
скачок выхода 4 … 20
mA до значения отказа.
После этого VEGAWELL 51 выдает токовый сигнал
4 … 20
mA, соответствующий действительному уровню и
уже выполненным установкам, например заводской ус-
тановке.
3)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Прямое подключение
Подключение через
VEGABOX 02
VEGAWELL
51 • 4 … 20
mA
