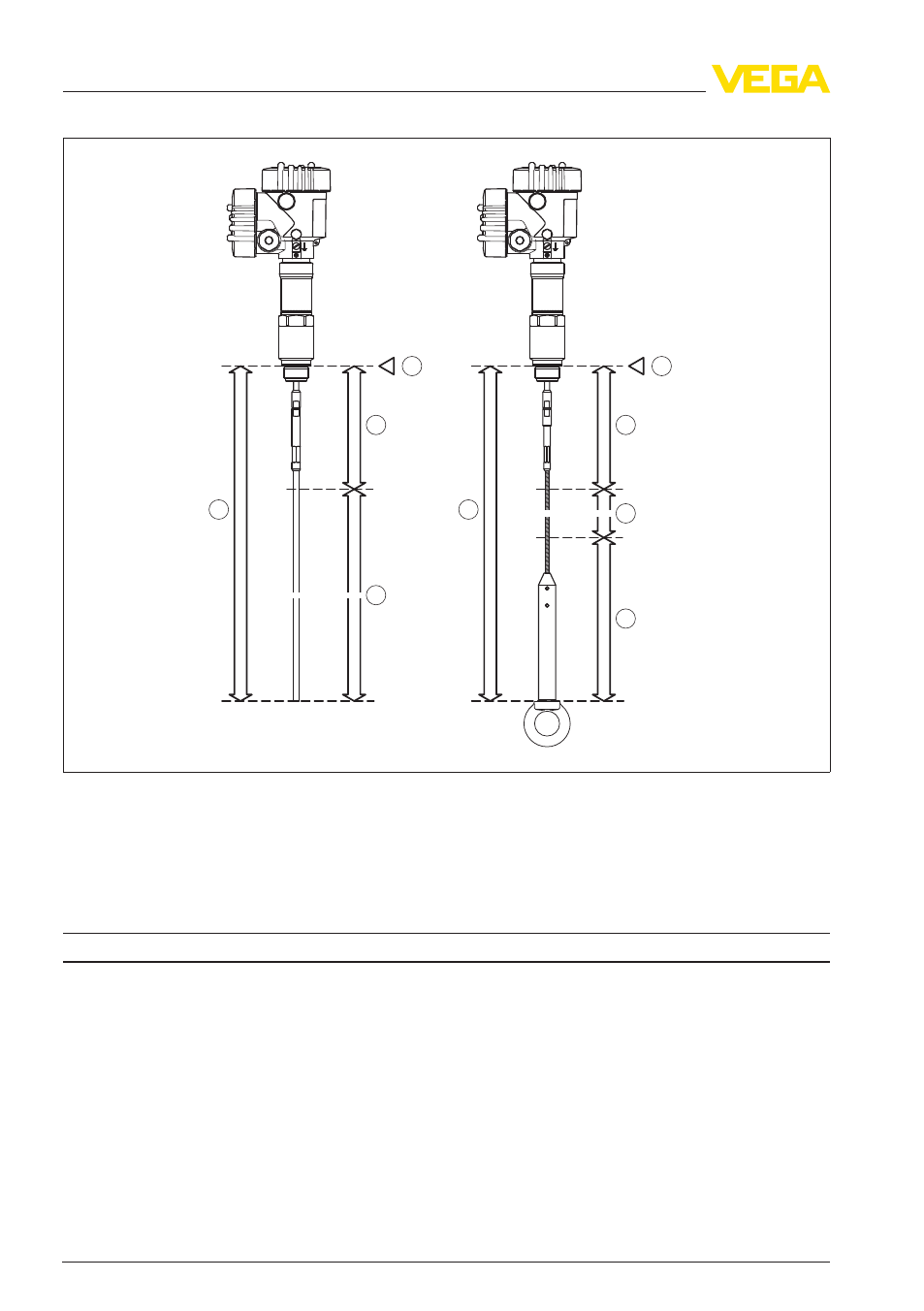

Рис. 17: Диапазон измерения VEGAFLEX 66 (исполнение с тросом или стержнем)
1 Базовая плоскость
2 Длина зонда
3 Диапазон измерения
4 Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5 Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал 4 … 20 mA/HART (активный)
Время цикла min. 1 сек. (в зависимости от установки пара-
метров)
Разрешающая способность сигнала 1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый) Значение
mA не изменяется ; 20,5 mA; 22 mA;
< 3,6 mA (устанавливаемый)
Макс. выходной ток 22 mA
