Страница 19: 6пуск в эксплуатацию
6
Пуск в эксплуатацию
6
.1
Общее
Цифры в скобках соответствуют цифровым обозначениям на
следующих рисунках.
На блоке электроники находятся следующие индикаторы и
переключатели:
l
Потенциометр для настройки на плотность продукта (1)
l
Переключатель режимов работы - min/max (2)
l
Индикатор состояния (5)
Примечание:
Рекомендуется перед настройкой VEGAWAVE 61 установить
переключатель (2) на требуемый режим работы. Если пере-
ключить режим позднее, то изменится переключающий выход,
что повлияет на работу подключенных устройств.
6
.2
Элементы настройки
3
4
5
1
2

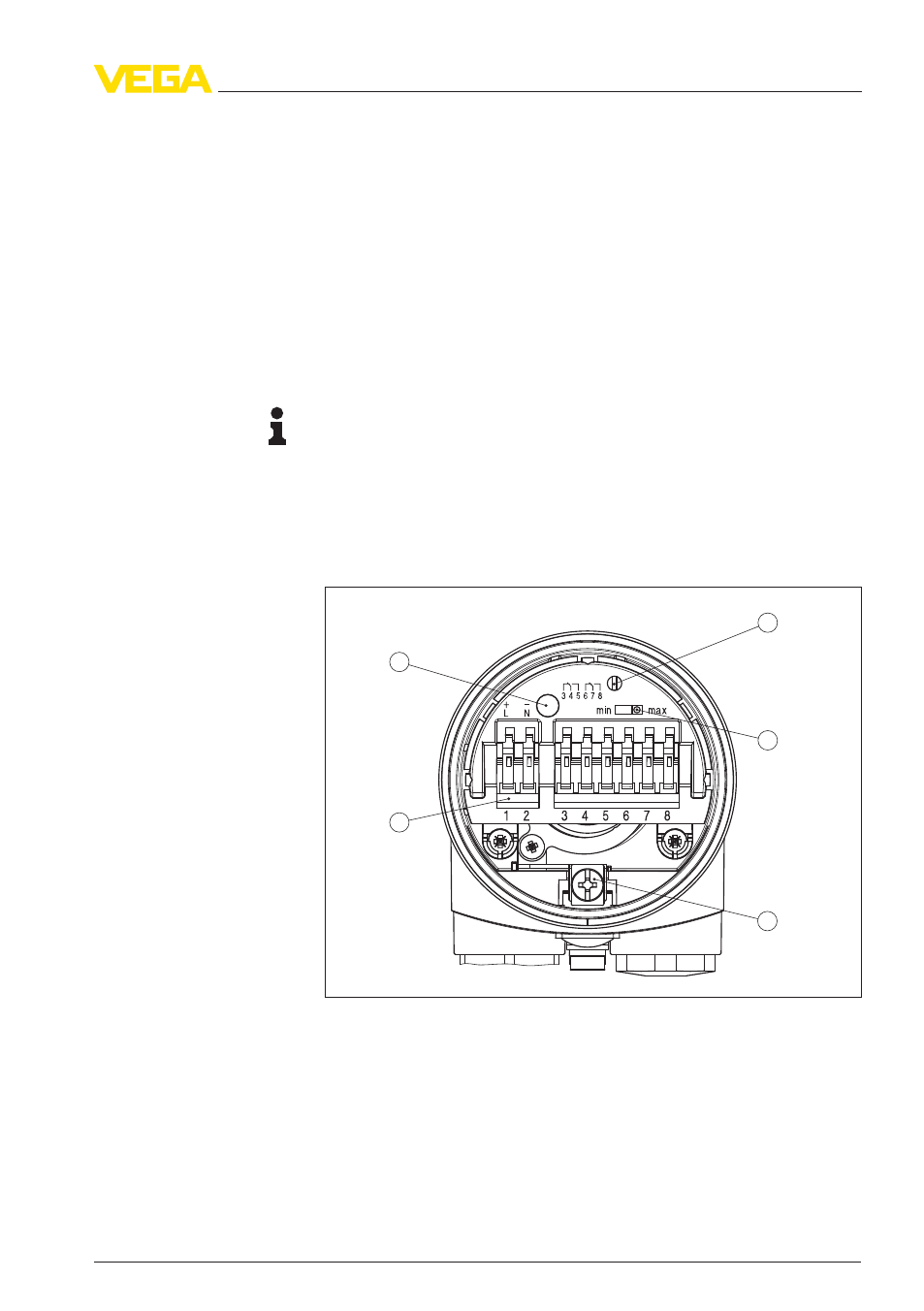

Рис. 11: Отсек электроники и подключения - релейный выход
1
Потенциометр для настройки точки переключения
2
DIL-
переключатель режимов работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Назначение/конфигу-
рация
Отсек электроники и
подключения
VEGAWAVE
61 • - реле (DPDT)
19
6 Пуск в эксплуатацию
32247
-
RU
-120521
