Нижний продукт (L1)
l
Предпочтительно, если нижний продукт электропроводящий.
Диэлектрическая проницаемость нижнего продукта должна
быть не менее, чем на 10 больше диэлектрической прони-
цаемости верхнего продукта, например: диэлектрическая
проницаемость верхнего продукта равна 2, тогда диэлек-
трическая проницаемость нижнего продукта должна быть не
менее 12.
TS
d1
h1
h2
d2
1
L2
L1

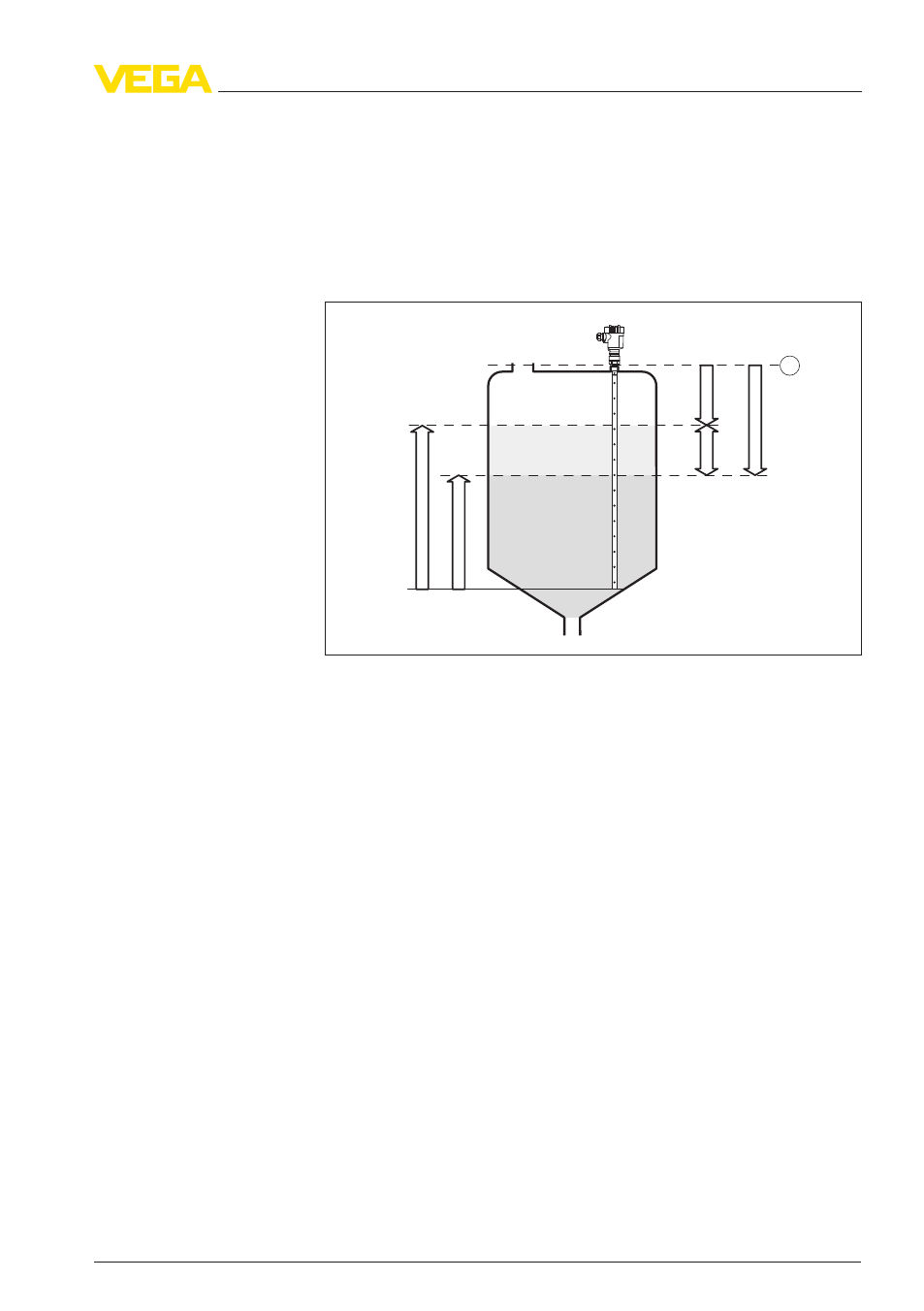

Рис. 2: Измерение межфазного уровня
1
Базовая плоскость
d1 Расстояние до межфазного уровня
d2 Расстояние до уровня
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1
Нижний продукт
L2
Верхний продукт
Сигнал межфазного уровня формируется непосредственно дат-
чиком и выдается в виде цифрового выходного сигнала.
На индикаторе модуля индикации и настройки и в PACTware
отображается расстояние до межфазного уровня (d1) в m(d).
Питание осуществляется через H1-Fieldbus. Двухпроводная
линия, соотв. спецификации Fieldbus, служит для подачи питания
и цифровой передачи сигнала нескольких датчиков. Эта линия
может работать в двух вариантах:
l
через интерфейсную карту H1 в системе управления и
дополнительный источник питания
l
через соединительное устройство с HSE (высокоскоростной
Ethernet) и дополнительный источник питания по IEC 61158-2
Выходной сигнал
Питание и связь с ши-
ной
VEGAFLEX
67 • Foundation Fieldbus
