Инструкция по эксплуатации VEGA VEGAFLEX 65 Foundation Fieldbus
Страница 18
Advertising
I²C
2
3
1
Display
Typ:
1
2
5 6 7 8
Bus
Sim.

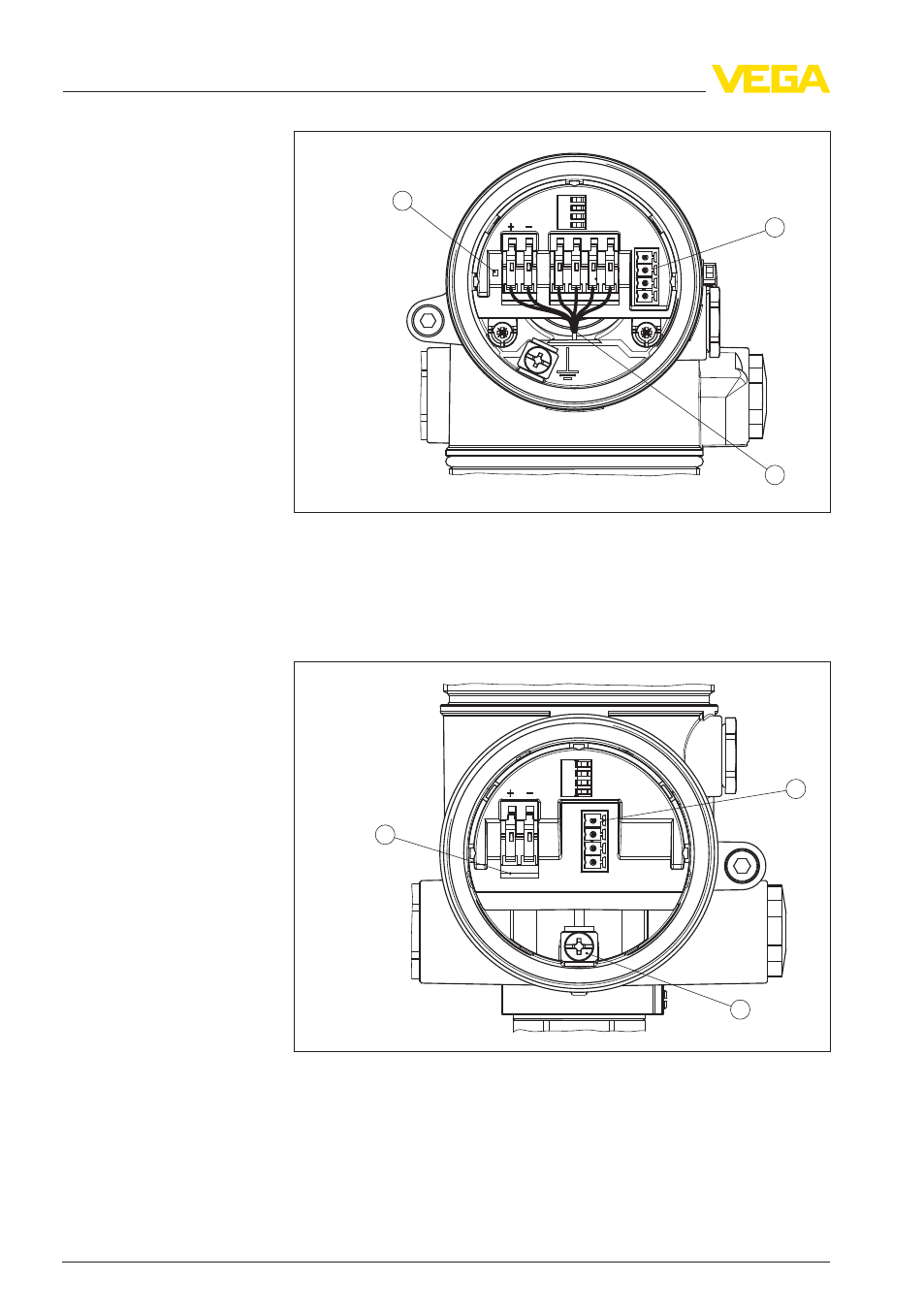

Рис. 8: Отсек электроники (двухкамерный корпус)
1
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Внутренняя соединительная линия к отсеку подключения
1
2
3
Display
1
2
I2C
Рис. 9: Отсек подключения (двухкамерный корпус)
1
Пружинные контакты для источника питания
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
18
VEGAFLEX
65 • Foundation Fieldbus
5 Подключение к источнику питания
31848
-RU
-120413
