18
6 Пуск в эксплуатацию
VEGACAP 27 • - реле (DPDT)
33758-R
U-131015
Примечание:
Крышку следует закрывать так, чтобы прозрачное окошко
оказывалось над световым индикатором блока электроники.

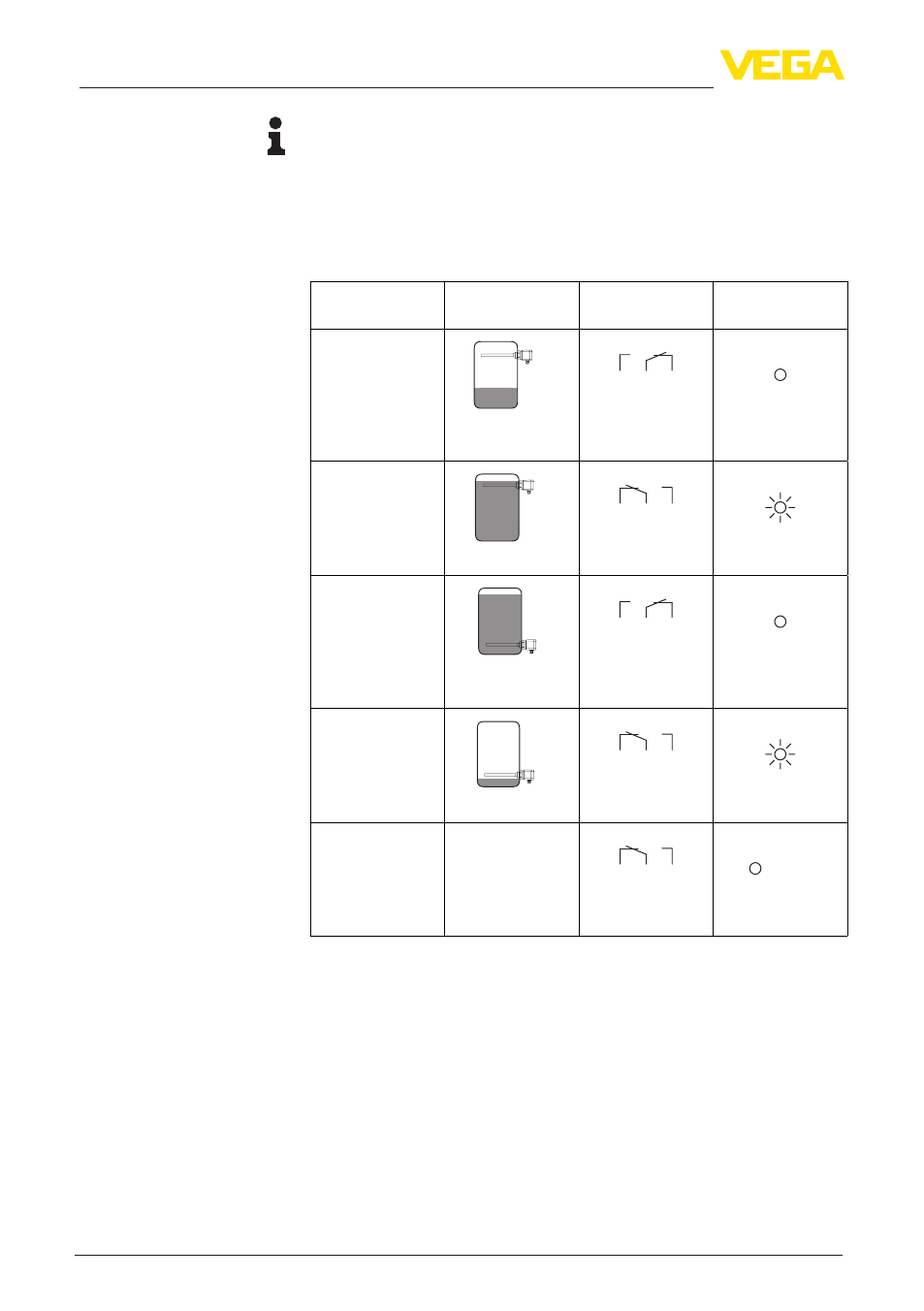

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пе-
реключения
Индикатор со-
стояния
Режим работы А
Защита от пере-
полнения
5
3
4
(8)
(6) (7)
Реле токопрово-
дящее
Режим работы А
Защита от пере-
полнения
5
3
4
(8)
(6) (7)
Реле обесточено
Режим работы В
Защита от сухо-
го хода
5
3
4
(8)
(6) (7)
Реле токопрово-
дящее
Режим работы В
Защита от сухо-
го хода
5
3
4
(8)
(6) (7)
Реле обесточено
Отключение пи-
тания
(Режим рабо-
ты А/В)
любой
5
3
4
(8)
(6) (7)
Реле обесточено
