VEGAPULS 65 -
резьбовое исполнение
41 mm
(1.61")
ø 40 mm
(1.58")
ø 33 mm
(1.30")
ø 33 mm
(1.30")
82 mm (3.23")
415 mm (16.34")
120 mm (4.72")
270 mm (10.63")
565 mm (22.25")
70 mm
(2.76")
352 mm (13.86")
G1½A / 1½ NPT
PVDF:
1.4435:
G1½A / 1½ NPT
2
1
22 mm (0.87")
SW 50 mm
(1.97")
22 mm (0.87")
SW 46 mm (1.81")
SW 50 mm (1.97")

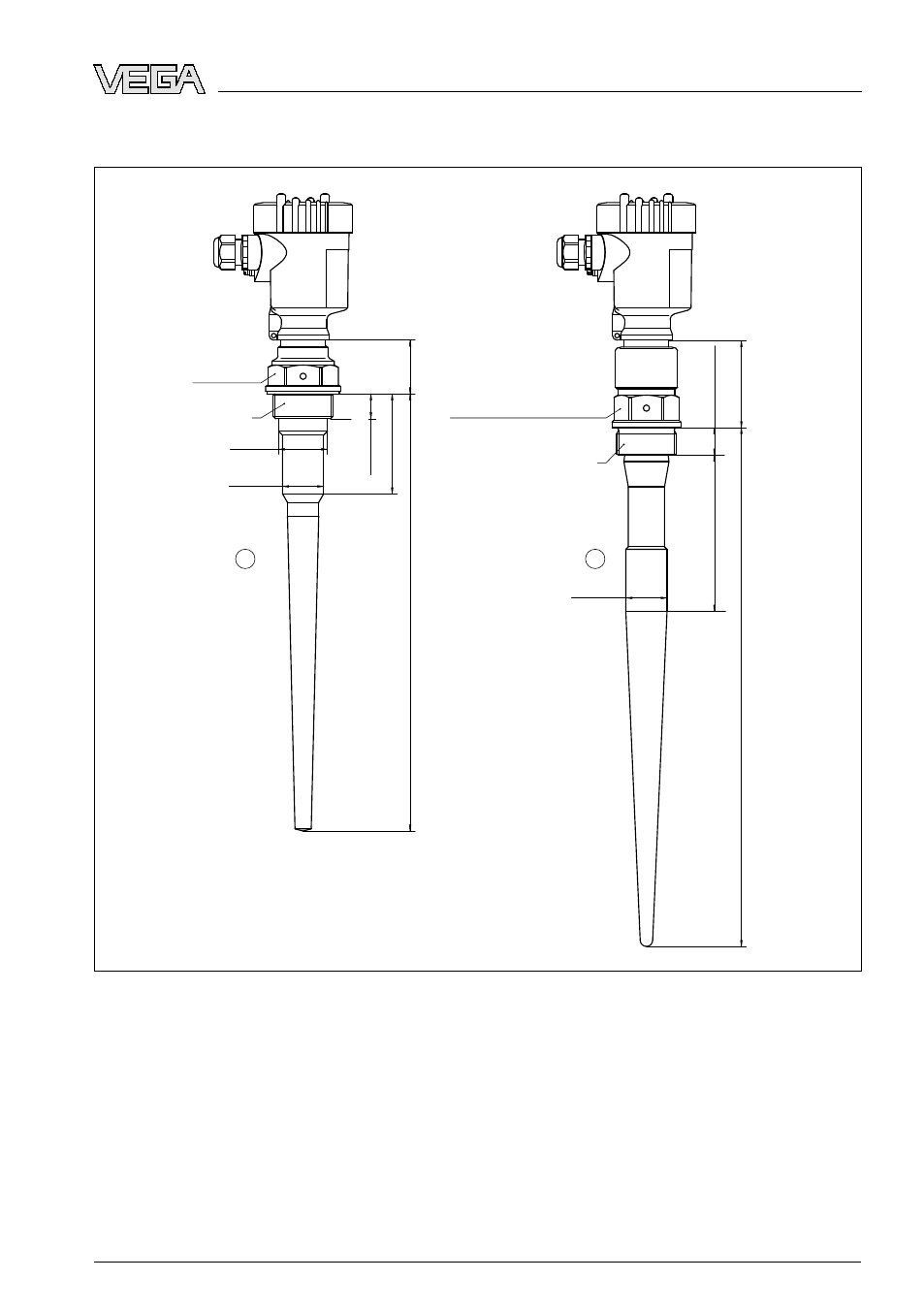

Рис. 34: VEGAPULS 65 - резьбовое исполнение
1
Резьба и шестигранник PVDF для патрубков высотой 50 мм (неактивная длина 82 мм)
2
Резьба и шестигранник PVDF или 316L для патрубков высотой 100 мм (неактивная длина 120 мм) или
250 мм (неактивная длина 270 мм)
VEGAPULS
65 • Foundation Fieldbus
61
