3
1
2
Display
1
2
I²C

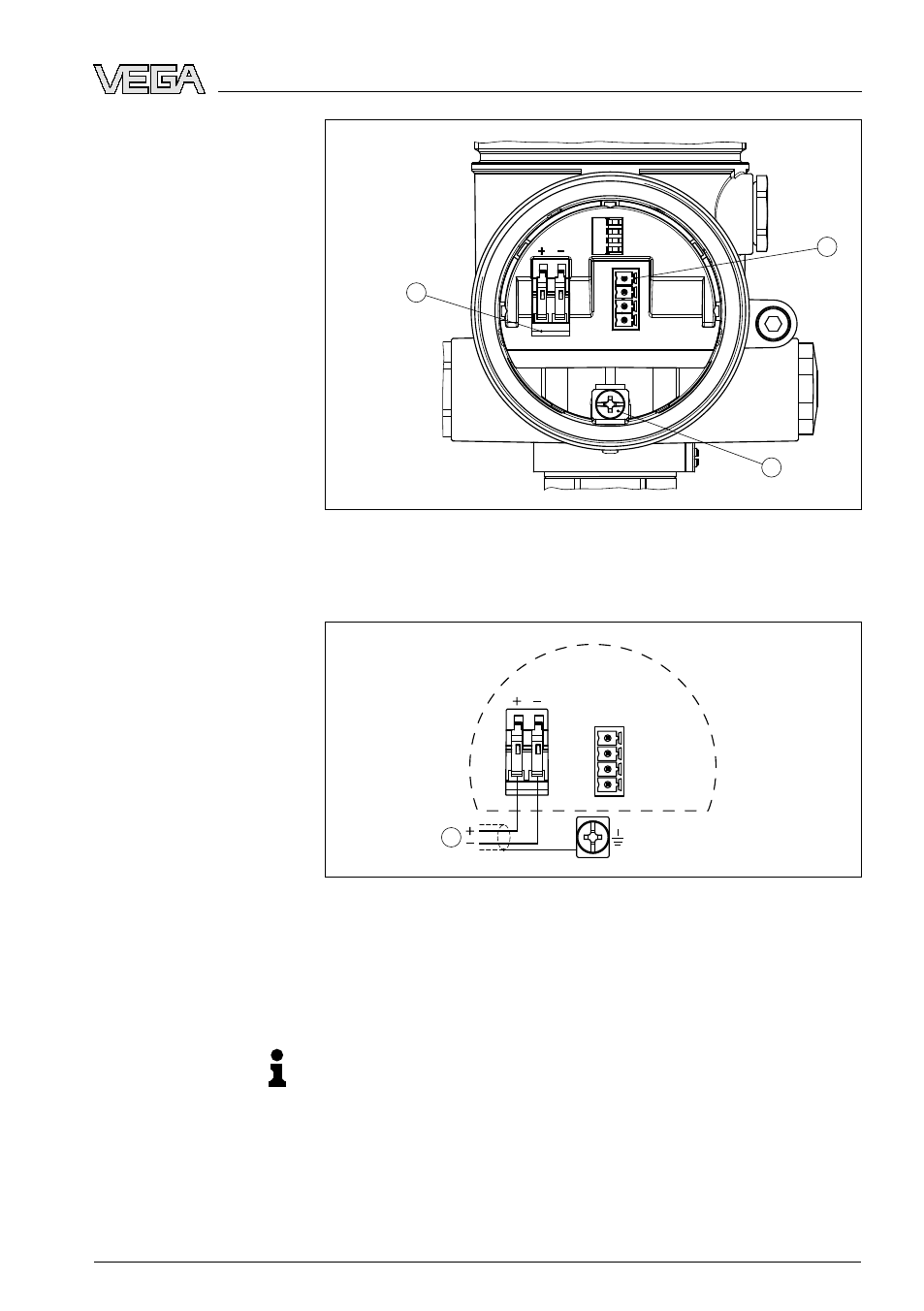

Рис. 12: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Клемма заземления для подключения экрана кабеля
3
Подпружиненные контакты для источника питания
I2C
1
1
2
Рис. 13: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
5.5 Схема подключения (двухкамерный корпус
Ex-d)
Информация:
Устройства в исполнении Ex d с версией ПО …- 01 и выше, а
также с национальными разрешениями FM или CSA пока не
поставляются.
Отсек подключения
Схема подключения
VEGAPULS
62 с опускной трубой • Foundation Fieldbus
23
5 Подключение к источнику питания
28740
-
