5 Подключение к источнику питания
VEGASWING 63 • - бесконтактный переключатель
29228-R
U-130104
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты с помощью отвертки.
8. Слегка потянув за провода, проверить надежность их закре-
пления в контактах.
9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-
цо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащи-
ты, а также для исполнения Ex-d.
1
4
4
4
2
3

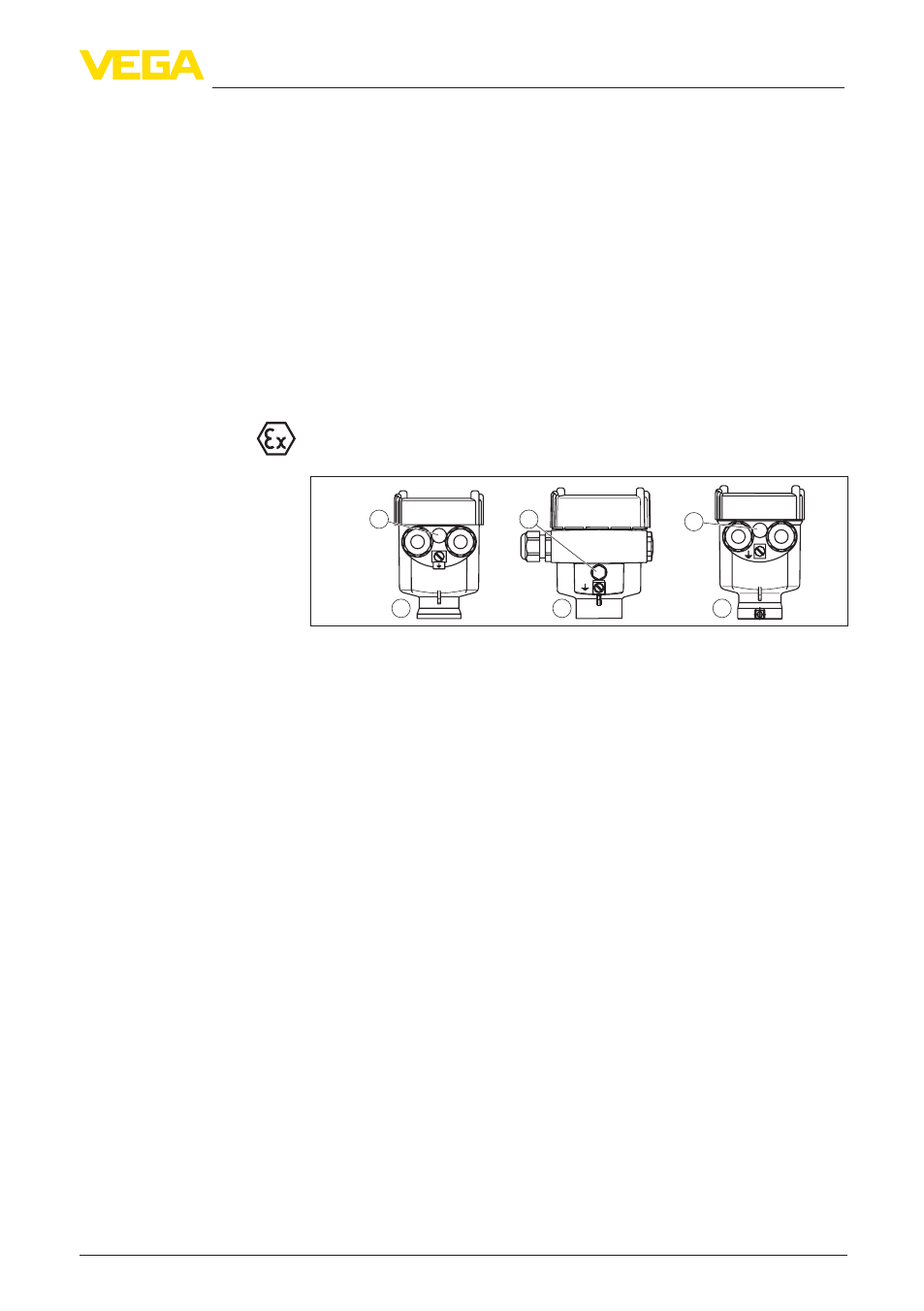

Рис. 10: Однокамерный корпус из различных материалов
1 Пластик (не для Ex d)
2 Алюминий
3 Нержавеющая сталь (не для Ex d)
4 Фильтр для выравнивания давления (не для Ex d)
Обзор корпусов
