Инструкция по эксплуатации VEGA VEGAVIB 63 - two-wire
Страница 18
1
4
4
4
2
3

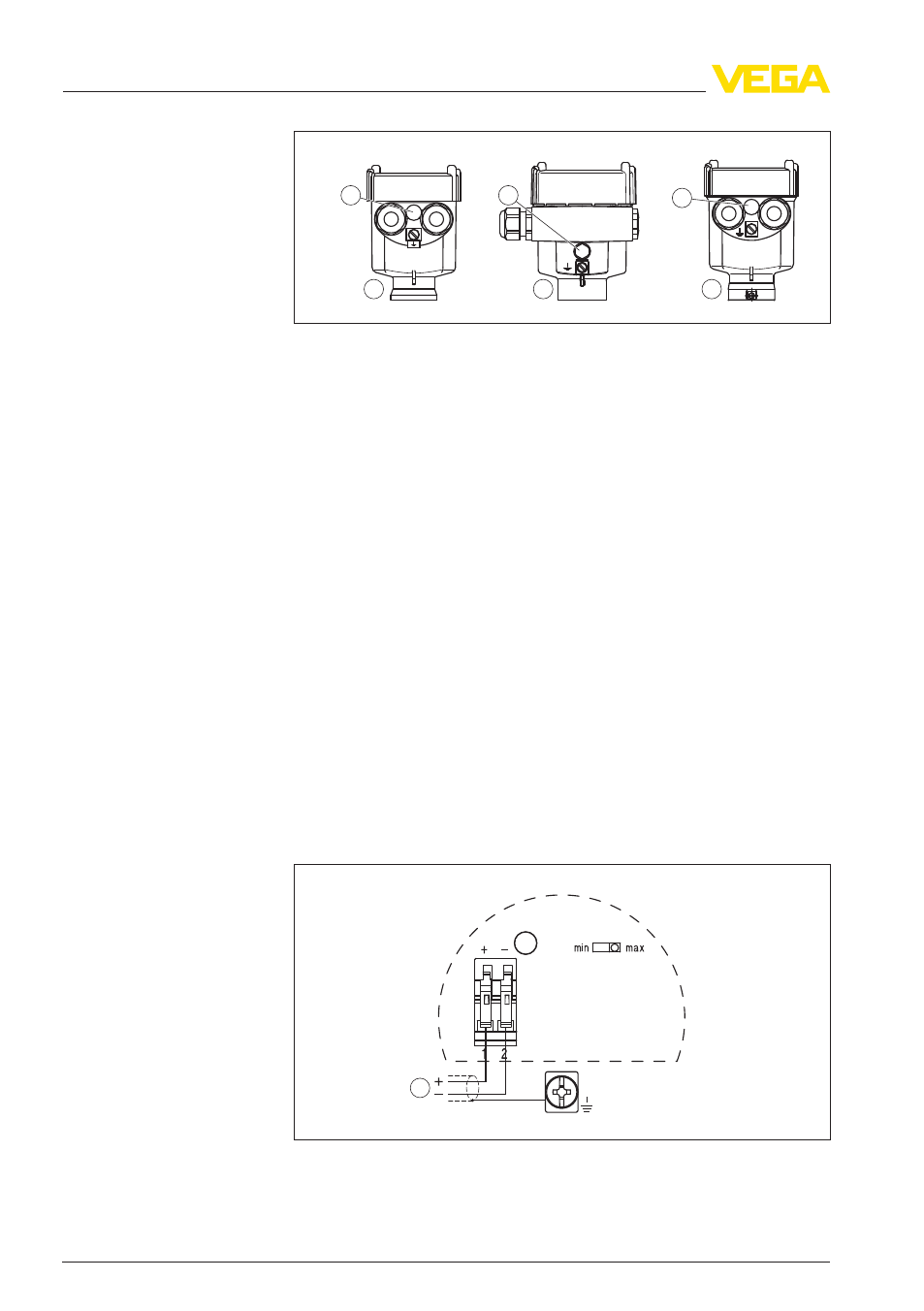

Рис. 8: Однокамерный корпус из различных материалов
1
Пластик (не для EEx d)
2
Алюминий
3
Нержавеющая сталь (не для EEx d)
4
Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (
не для EEx d)
Для подключения к устройству формирования сигнала VEGATOR
(Ex). Питание датчика осуществляется через подключенное
устройство формирования сигнала VEGATOR (см. "Технические
данные", Технические данные Ex см. в "Рекомендации по
безопасности").
Данный пример подключения действителен для всех универ-
сальных устройств формирования сигнала.
Если переключатель режимов работы VEGAVIB 63 правильно
установлен на "max.", то на VEGAVIB 63 горит световой
индикатор:
l
Красный - если вибрирующий элемент покрыт продуктом
l
Зеленый - если вибрирующий элемент не покрыт продуктом
См. руководство по эксплуатации устройства формирования
сигнала. Подходящие устройства формирования сигнала - см.
"
Технические данные".
1
Рис. 9: Схема подключения
1
Питание
Обзор корпусов
Схема подключения
18
VEGAVIB
63 • - двухпроводный
5 Подключение к источнику питания
29280
-RU
-120521
