10 Приложение
VEGASON 61 • 4 … 20 mA/HART - двухпроводный
28775-R
U-130507
Ʋ Мин. радиус изгиба
25 мм (0.984 in) при 25 °C (77 °F)
Ʋ Диаметр прибл.
8 mm (0.315 in)
Ʋ Цвет (стандартный, PE)
Черный
Ʋ Цвет (стандартный, PUR)
Голубой
Ʋ Цвет (исполнение Ex)
Голубой
Модуль индикации и настройки
Питание и передача данных
через датчик
Индикатор
Жидкокристаллический точечно-матричный дисплей
Элементы настройки
4 клавиши
Степень защиты
Ʋ не установлен в датчике
IP 20
Ʋ установлен в датчике без крышки IP 40
Материал
Ʋ Корпус
ABS
Ʋ Смотровое окошко
Полиэстровая пленка
Питание
Рабочее напряжение
Ʋ Устройство не-Ex
14 … 36 V DC
Ʋ Устройство Ex ia
14 … 30 V DC
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex
20 … 36 V DC
Ʋ Устройство Ex ia
20 … 30 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz
U
ss
< 1 V
Ʋ 100 Hz … 10 kHz
U
ss
< 10 mV
Нагрузка
См. диаграмму
1000
750
500
250
14
18
16
20
22
24
26
28
30
32
34
36
Ω
V
4
1
2
3

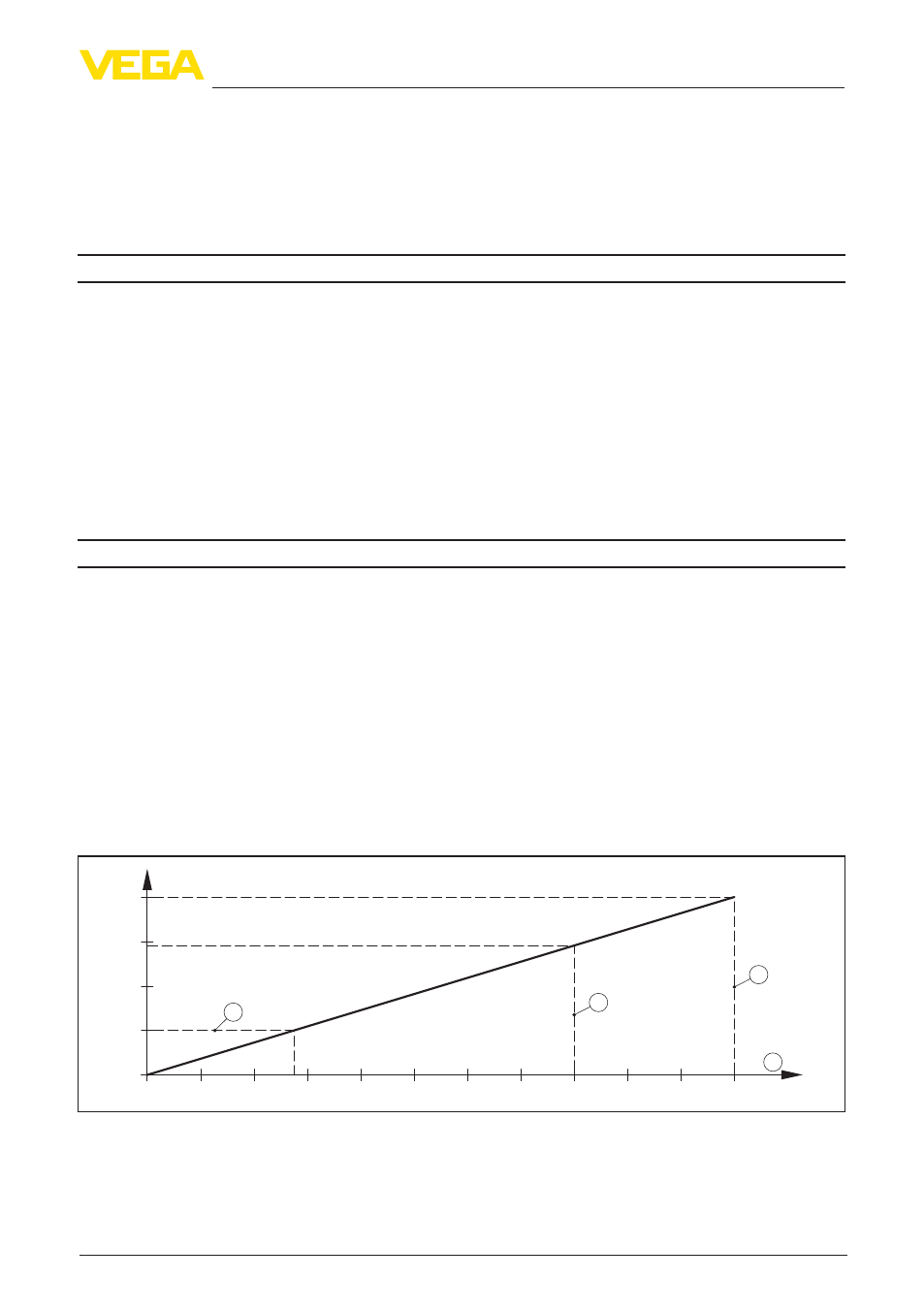

Рис. 30: Диаграмма напряжения
1 Нагрузка HART
2 Предел напряжения для устройства Ex-ia
3 Предел напряжения для устройства без взрывозащиты
4 Рабочее напряжение
