Страница 8
l
FX-E.67PC (C = Вид взрывозащиты XM, CX, CM по
каталогу VEGA).
Блок электроники FX-E.67F. предназначен для датчиков
VEGAFLEX 67 – Foundation Fieldbus FF:
l
FX-E.67FX (X = без взрывозащиты)
l
FX-E.67FC (C = Вид взрывозащиты CX по каталогу
VEGA).
4.4 Порядок монтажа

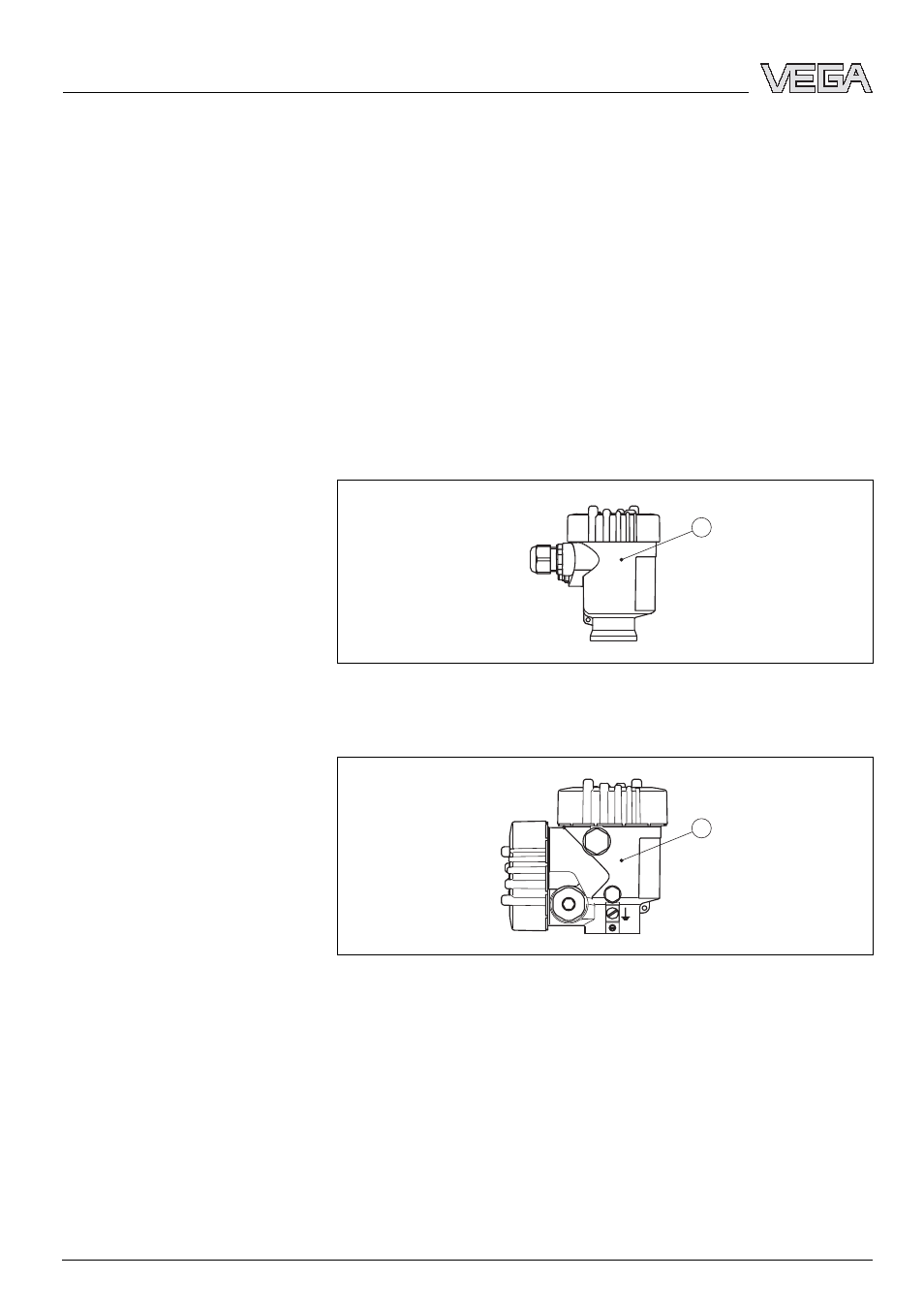

Блок электроники находится в отсеке электроники. На
рисунках ниже показано расположение отсека
электроники в однокамерном и двухкамерном корпусе.
1
Рис. 1: Однокамерный корпус
1
Расположение блока электроники
1
Рис. 2: Двухкамерный корпус
1
Расположение блока электроники
Выполнить следующее:
1 Отключить питание.
2 Отвинтить крышку отсека электроники.
3 Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
Foundation Fieldbus
Порядок монтажа
8
Блок электроники - VEGAFLEX серии 60
Монтаж
30207
-RU
-050914
