PS-E.60SFX (X = без взрывозащиты)
l
PS-E.60SFD (D = Вид взрывозащиты KX, KF по
каталогу VEGA)
l
PS-E.60SFE (E = Вид взрывозащиты CX, DX, CK, DI,
EX, GI, UX, UF по каталогу VEGA)
4.6 Порядок монтажа
Блок электроники находится в отсеке электроники. На
рисунках ниже показано расположение отсека
электроники в однокамерном и двухкамерном корпусе.

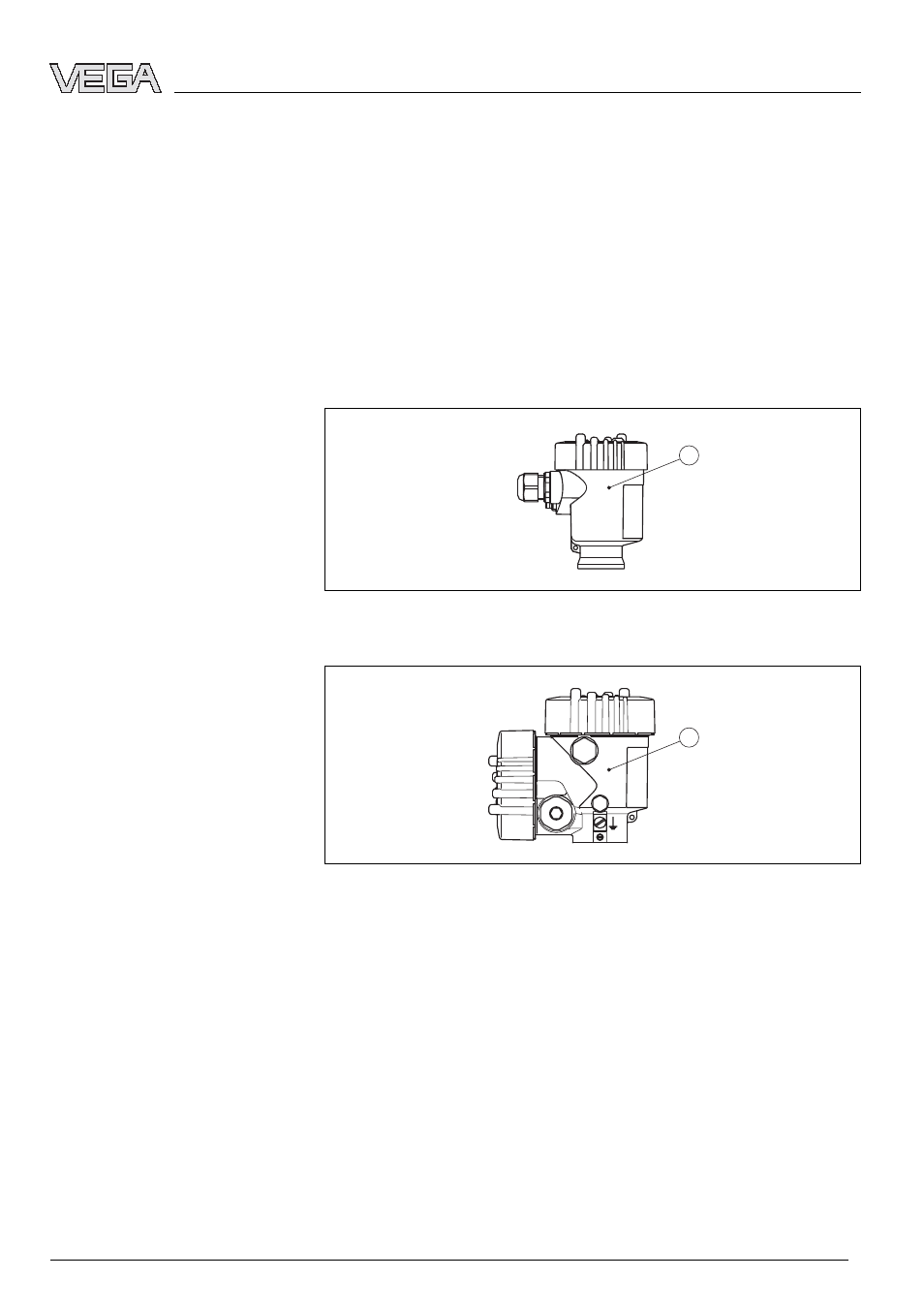

1
Рис. 1: Однокамерный корпус
1
Расположение блока электроники
1
Рис. 2: Двухкамерный корпус
1
Расположение блока электроники
Выполнить следующее:
1 Отключить питание.
2 Отвинтить крышку отсека электроники.
3 Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
4 С помощью отвертки (звездообразной T 10 или
шлицевой 4) ослабить оба крепежных винта.
