21
5 Подключение к источнику питания
VEGASON 63 • Foundation Fieldbus
28792-R
U-130507
I2C
Display
1
1
2
5
6
7
8

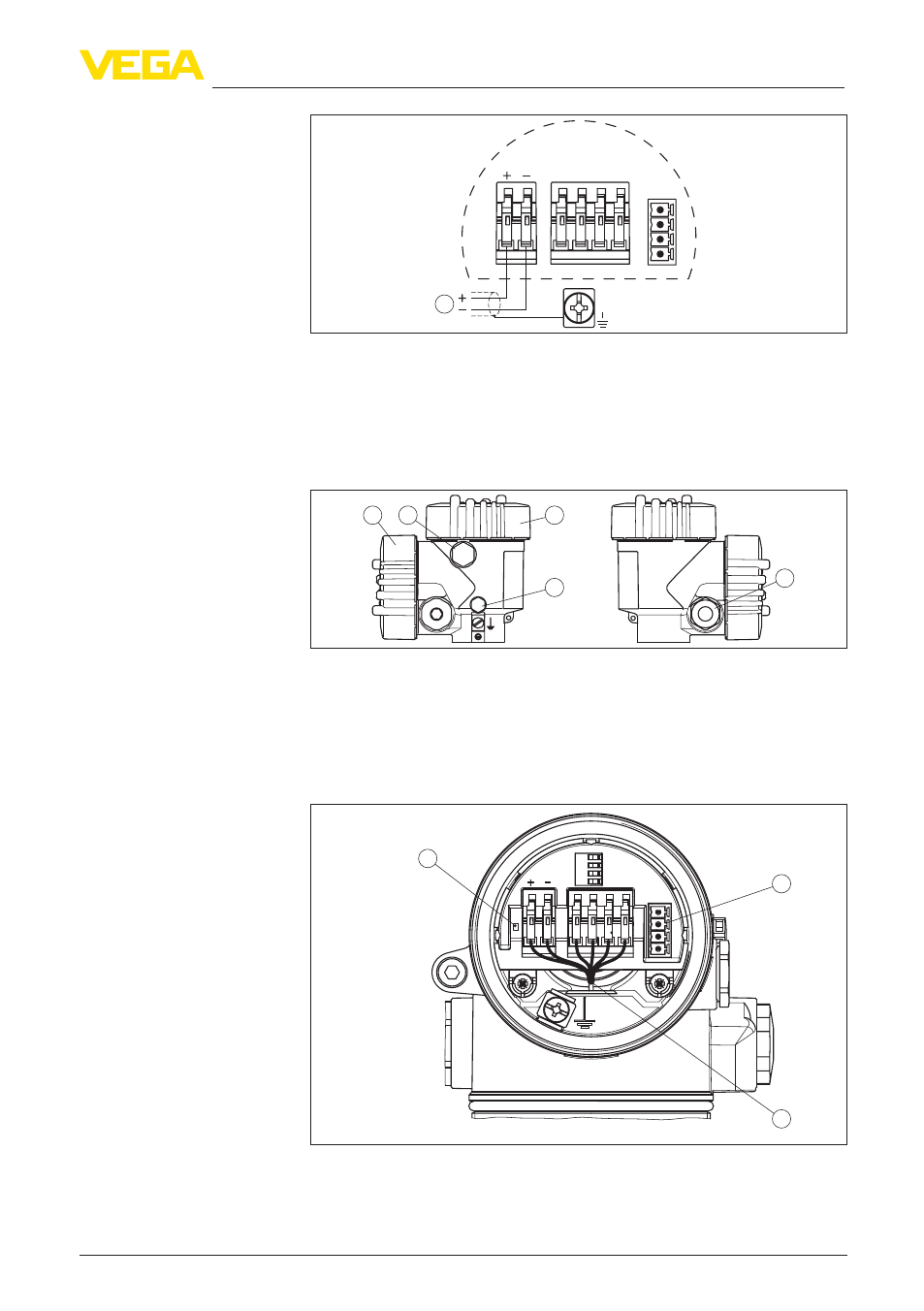

Рис. 18: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
1
2
3
4
5
Рис. 19: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
I²C
2
3
1
Display
Typ:
1 2
5 6 7 8
Bus
Sim.
Рис. 20: Отсек электроники (двухкамерный корпус)
1 Переключатель моделирования ("on" = режим работы с разрешением
Схема подключения
Обзор корпусов
Отсек электроники
