17
5 Подключение к источнику питания
VEGACAP 66 • - транзистор (NPN/PNP)
30022-R
U-131015
4
5
6
3
2
1

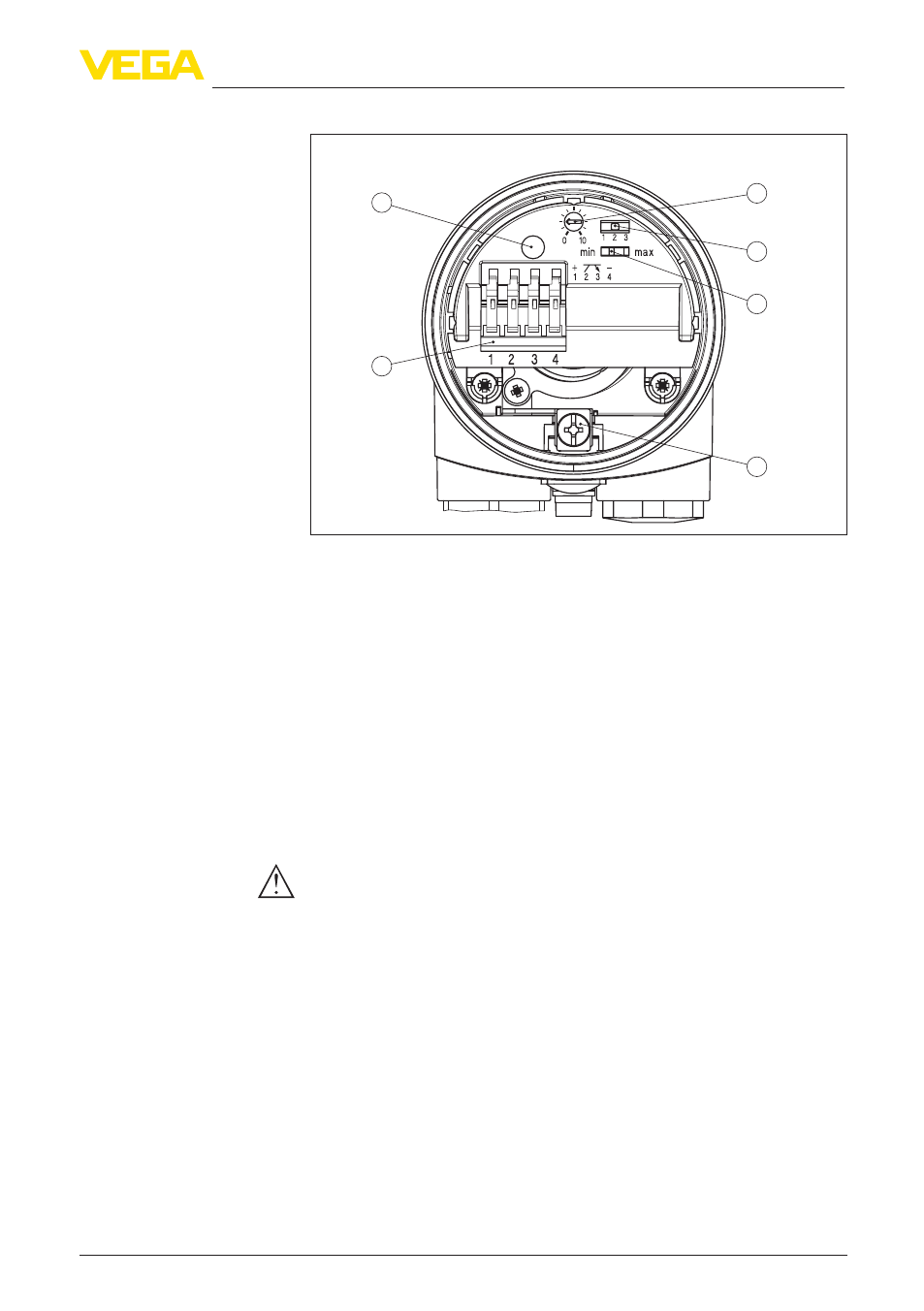

Рис. 10: Отсек электроники и подключения
1 Потенциометр для настройки точки переключения
2 DIL-переключатель для выбора диапазона измерения
3 DIL-переключатель режимов работы
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
Рекомендуется подключать VEGACAP 66 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами, а также входами
контроллера.
Осторожно!
Защиты от неправильной полярности нет. Соблюдать
полярность выходных кабелей.
Отсек электроники и
подключения
Схема подключения
