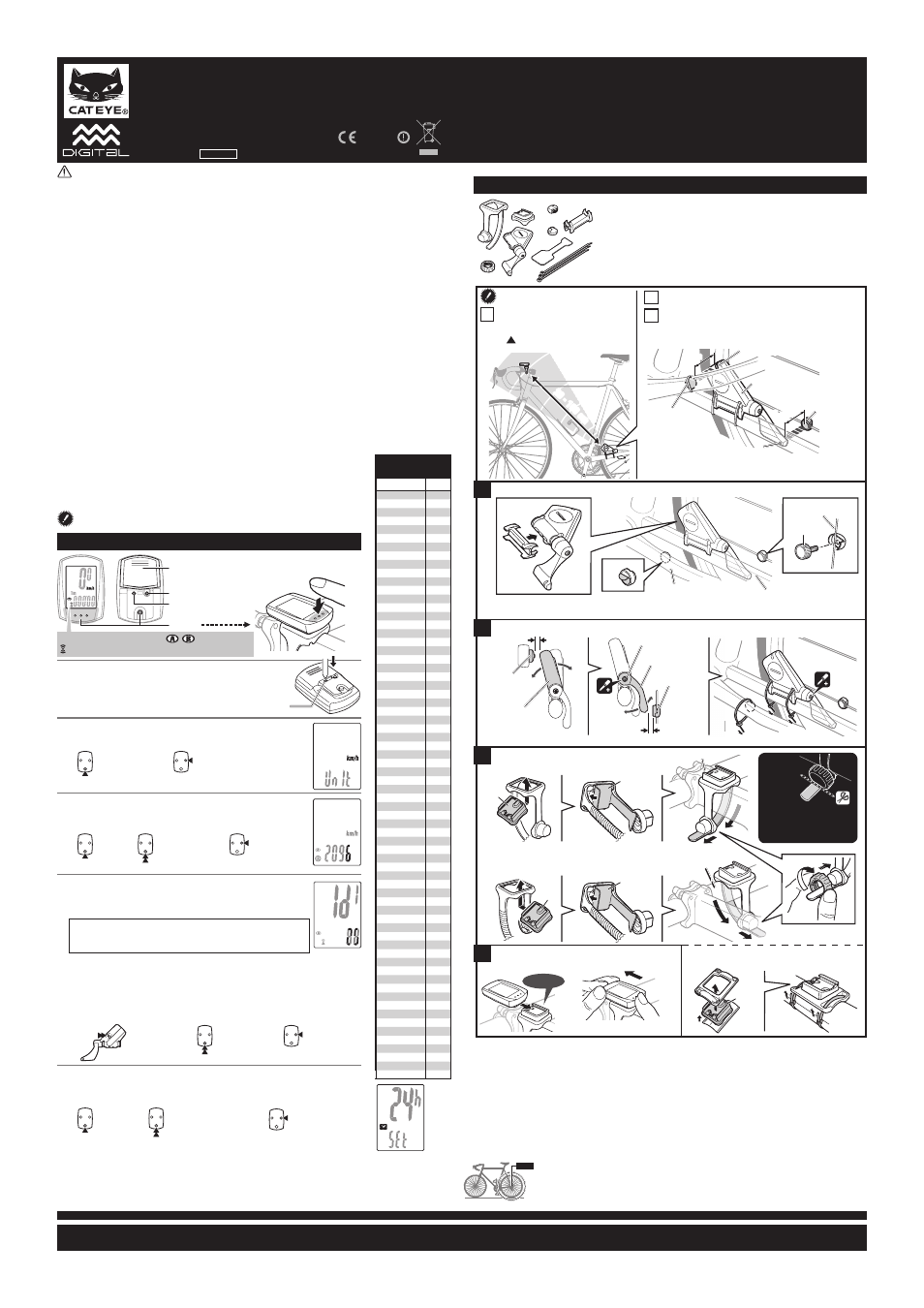

Инструкция по эксплуатации CatEye CC-RD400DW [Strada Double Wireless]
Cateye strada double wireless, Cyclocomputer cc-rd400dw, Установка сенсора и магнита
CATEYE STRADA DOUBLE WIRELESS
CYCLOCOMPUTER CC-RD400DW
0678
U�S� Pat� Nos� 5236759/6957926 Pat�/Design Pat� Pending
Copyright© 2011 CATEYE Co�, Ltd�
CCRD4DW-110930 066600620
3
ENG
Tire circumference
reference table
Tire size
L (mm)
12 x1.75
935
12 x1.95
940
14 x1.50
1020
14 x1.75
1055
16 x1.50
1185
16 x1.75
1195
16 x2.00
1245
16 x1-1/8
1290
16 x1-3/8
1300
17 x1-1/4 (369)
1340
18 x1.50
1340
18 x1.75
1350
20 x1.25
1450
20 x1.35
1460
20 x1.50
1490
20 x1.75
1515
20 x1.95
1565
20 x1-1/8
1545
20 x1-3/8
1615
22 x1-3/8
1770
22 x1-1/2
1785
24 x1 (520)
1753
24 x 3/4 Tubular
1785
24 x 1-1/8
1795
24 x 1-1/4
1905
24 x 1.75
1890
24 x 2.00
1925
24 x 2.125
1965
26 x 7/8 Tubular
1920
26 x 1 (571)
1952
26 x 1-1/8
1970
26 x 1-3/8
2068
26 x 1-1/2
2100
26 x 1.0 (559)
1913
26 x 1.25
1950
26 x 1.40
2005
26 x 1.50
2010
26 x 1.75
2023
26 x 1.95
2050
26 x 2.00
2055
26 x 2.1
2068
26 x 2.125
2070
26 x 2.35
2083
26 x 3.00
2170
27 x 1 (630)
2145
27 x 1-1/8
2155
27 x 1-1/4
2161
27 x 1-3/8
2169
650 x 20C
1938
650 x 23C
1944
650 x 35A
2090
650 x 38A
2125
650 x 38B
2105
700 x 18C
2070
700 x 19C
2080
700 x 20C
2086
700 x 23C
2096
700 x 25C
2105
700 x 28C
2136
700 x 30C
2146
700 x 32C
2155
700C Tubular
2130
700 x 35C
2168
700 x 38C
2180
700 x 40C
2200
700 x 44C
2224
29 x 2.1
2288
29 x 2.3
2326
1
2
3
4
*
*
5
AC
MENU
MODE
AC
km/h ↔ mph
24h↔12h,
MENU
MENU
MENU
MENU
MODE
MODE
MODE
MODE
MODE
MODE
MENU
MENU
MENU
MENU
MODE
MODE
MODE
MODE
MODE
MODE
Battery case cover
Push!
When the computer is
mounted on the bracket
km/h mph
RESET
9
20 - 100 cm
20 - 100 cm
1
2
3
4
5 mm
5 mm
3 mm
3 mm
3
7
6
5
3 mm
5 mm
1
2
2
1
4
8
8
2
5
4
6
7
8
9
2
1
3
1
2
3
4
5
6
7
8
9
A
*
Click
Cut
C
*
�
*
*
C) is
*
Sensor
*
L mm
Внимание
.
Установка сенсора и магнита.
Нажмите кнопку АС на задней части компьютора.
Обнуление всех данных.
Выбор единицы измерения скорости.
Выберите KM/H (км/ч) или MPH (миль/ч).
Сохранение настроек.
Установка значения размера покрышки.
Ввиде значение размера вашей покрышки в мм, в соответствии с таблицей.
Сохранение настроек
Установка часов.
Подготовка компьютера к работе.
: Значение скорости
: Значек работы беспроводного датчика скорости.
Значек размера покрышки
Увеличение
значения.
Изменение значений
(нажать и удерживать)
Расстояние между компьютером и датчиком находится в
пределах рабочего диапазона частоты передачи информациии от
сенсора, а отметка на датчике указывает направление на компьютер.
Настройка и фиксация расстояния между магнитом и сенсором.
Установка датчика ID
Установите компьютер рядом с датчиком, нажмите и удерживайте кнопку RESET на сенсоре, пока не
отобразится ID номер на экране, затем переходите в настройку часов.
При установке датчика ID, разместите датчик рядом с компьютером ( не менее 20 см) нажмите
и удерживайте кнопку RESET на датчике, при отпускании кнопки датчик пошлет сигнал на компьютер.
При установке датчика ID, компьютер находится в режиме ожидания в течение 5 минут. Если компьютер не получает сигнала
датчика, нажмите и удерживайте кнопку MODE (на компьютере),на мониторе появляется сообщение ERROR (ОШИБКА) и
установка датчика ID отменяется. Вы можете продолжать настройку, но компьютер не сможет получать сигнал от датчика и
показывать параметры поездки. Обязательно установите датчик ID в соответствии с "Sensor ID Setting" на экране компьютера.
Начало настройки
(нажать и удерживать).
Конец настройки ID или
сброс (нажать и удерживать).
Установка или снятие компьютера.
Руль.
Переход в настройку часов,
при окончании или в отмене
настройки ID.
Магнит каденса.
Датчик каденса.
Магнит колеса.
Датчик скорости.
Винт датчика
Длина окружности колеса (L) вашего велосипеда.
Для получения наиболее точного значения длины окружности ( отсутствие размера в таблице) , необходимо разместить ниппель камеры в нижней части колеса,
перпендикулярно земле, сделать отметку на поверхности, прокатить велосипед до следующей остановки ниппеля в нижней части , сделать отметку. Измерьте
расстояние в миллиметрах между отметками, это значение является наиболее точным значением длины окружности.
Переключение экрана или изменение
значений цифр (нажатие и удержание).
Регистрация установки (окончание).
или увеличение
значений.
После установки, убедитесь, что при вращении шатунов показатели скорости и каденса отображаются на экране.
Временно установите датчик/магнит скорости и магнит каденса.
Левый шатун
Левое нижнее перо рамы.
Магнит плоской, лицевой частью направлен в сторону датчика.
В
Магнит каденса.
Зона работы датчика.
Магнит колеса.
Зона работы датчика
Магнит колеса может установлен на любой спице и на любой высоте, но при сублюдении всех
требований к установке.
Расстояния между датчиком и магнитом колеса /каденса
не менее 5 мм / 3 мм.
Перед использованием компьютера пажалуйста внимательно
изучите инструкцию и сохраните ее.
Во время движения не следует все время смотреть на дисплей компьютера. Периодически проверяйте надежность крепления магнита,
датчика и крепежных элементов. Не давайте детали компьютера ребенку. Если ребенок проглотил батарейку или другие элементы компьютера
немедленно вызовите врача! Избегайте попадания на компьютер прямых солнечных лучей, в течении долгого времени. Не разбирайте
компьютер. Не бросайте компьютер. Это может повредить его или вывести из строя. При ипользовании компьютера, установленного на
велосипеде, функцию кнопки MODE, заменяет нажатие на нижнюю часть лицевой панели,. Сильное нажатие на другие части может
повредить компьютер. Закручивайте крепление Flex-Tight только вручную. Слишком большое усилие может повредить резьбу крепежа.
Для чистки не спользуйте бензин, растворители, алкоголь - это может повредить компьютер. Утилизируйте использованные батарейки
согласно местным правилам. Изображение ЖК-монитора может искажаться при использовании поляризованных линз.
Внимание
MODE не работает, когда компьютер установлен на кронштейне.
Убедитесь, что между кронштейном и компьютером нет никакой грязи.
Протрите кронштейн, чтобы избавиться от грязи, и убедитесь, что компьютер плавно скользит в направляющих кронштейна.
В режиме дисплея "Время" нажав и удерживая кнопку MODE, для проведения корректоровки времени
начинают последовательно мигать ЧАСЫ и МИНУТЫ.
Временно установите датчик и магниты, перемещая их относительно друг друга, добейтесь выполнение условий В и С.
Спицы заднего колеса.
Ослабьте винт датчика, для регулировки положения, после окончания настройк зафиксируйте винт и затяните пластиковые стяжки.
Беспроводной датчик
Диапазон работы беспроводного вело компьютера лежит в пределах от 20 до 100 см, а для исключения различного вида наводок
используется кодирование сигнала. Обратите внимание на следующие моменты:
Установите и настройте вело компьютер в соответствии с инструкцией. В работе вело компьютера используются два вида
идентификаторов ID1 и ID2, которые автоматически выбираются и начинаются использоваться при окончании настройки.
Компьютер не может принимать сигнал, когда расстояние между датчиком и компьютером слишком велико.Низкая температура и
разряд батарей ухудшают работу приемо/передающего устройства. Проблемы в работе могут возникать, если компьютер:
Рядом с телевизором, компьютером, радио, другими беспроводными устройствами , с определенным типом фонарей, а также при
нахождении рядом с работающей машиной или на поезде.
Обратите внимание , что без выполнения пункта 4 (Установка датчика ID) велокомпьютер работать не будет.
Поддерживая его руками,
нажмите на компьютер, как будто поднимаете переднюю часть
Для нестандартных рулей и выносов вы можете воспользоватся кронштейном\
Установка кронштейна на вынос или руль. Вынос
Установка кронштейна на вынос.
Установка кронштейна на руль.
Не затягивайте сильно кронштейн, установите его в горизонтальном положении,
Отрежьте не нужную часть, во избежании
травмирования.
Кронштейн.
после установки компьютера отрегулируйте положении и затяните фиксирующее кольцо.
с пластиковыми стяжками (приобритается отдельно).
Установочная платформа.
Датчик скорости и каденса.
Установачная платформа датчика.
Резиновая прокладка.
Пластиковые стяжки ( х3).
Пластиковая гайка.
Магнит скорости на колесо.
Магнит каденса на шатуны.
АЕ
Установка компьютера на ваш велосипед.
