1
7
8
9
8
10
11
2
3
4
5
6

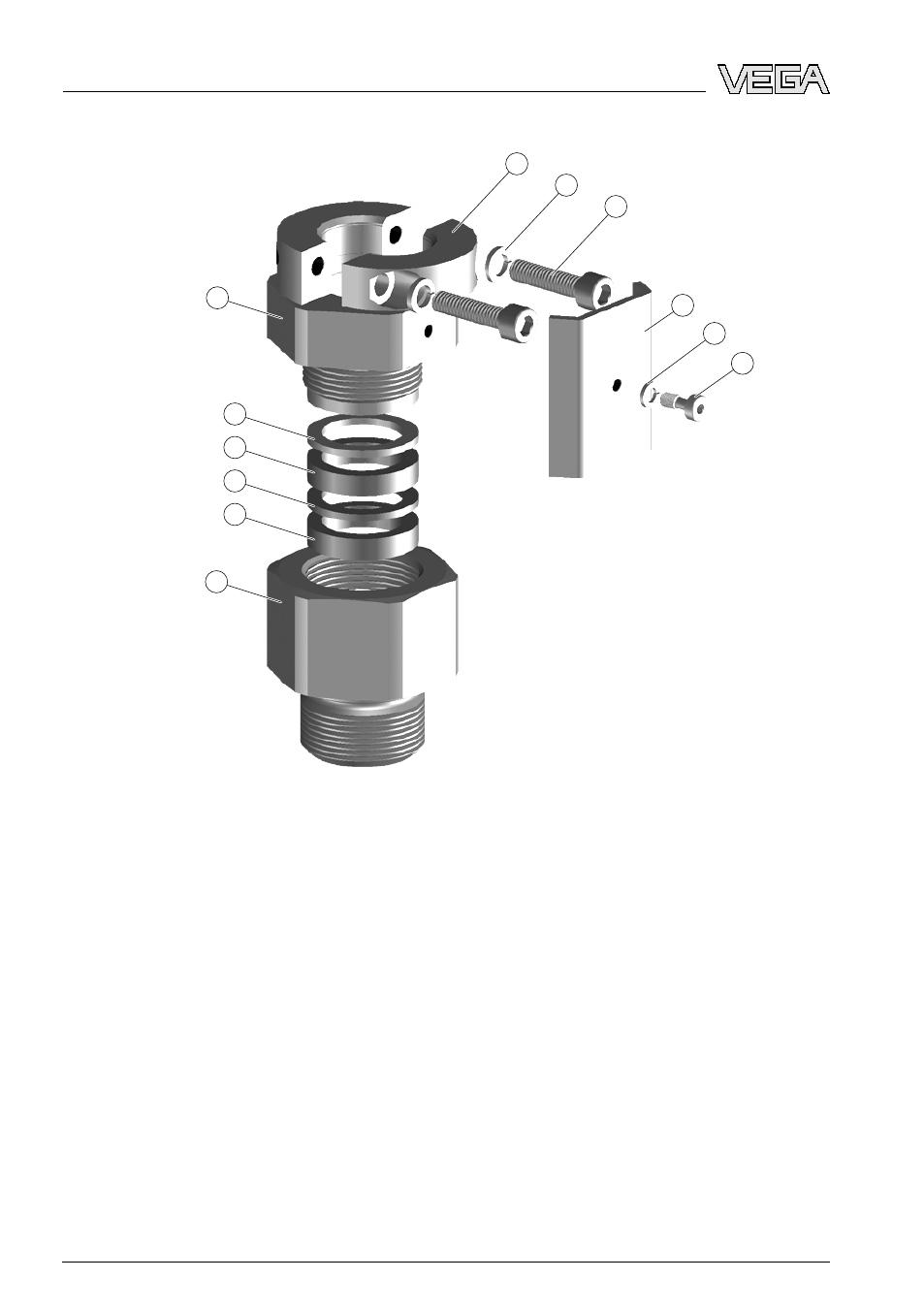

Рис. 1: Проходной фитинг ARV-SG63.2 - до 16 бар
1
Прижимная скоба
2 Пружинная шайба B6
3 Зажимный винт M6 x 25
4 Фиксирующий уголок
5 Пружинная шайба B4
6 Стопорный винт M4 x 10
7 Резьбовой штуцер
8 Слоистое уплотнительное кольцо (арт. № 2.29849)
9 Графитовое уплотнительное кольцо (арт. № 2.29849)
10 Упорное кольцо
11 Нажимный винт
10 Проходной фитинг ARV-SG63.2 • Диапазон давления -1 … 16 бар
4 Монтаж
29751
-RU
-081114
