6 Пуск в эксплуатацию
VEGACAP 66 • - бесконтактный переключатель
30021-R
U-131015
Если индикатор (6) горит красным: установить
переключатель диапазона (2) на следующий более высокий
диапазон.
Если индикатор (6) горит зеленым: перейти к следующему
пункту.
5. Очень медленно поворачивать потенциометр (1) против
часовой стрелки, пока индикатор (6) не загорится красным.
Измерительная установка теперь готова к работе.
1. Переключатель режимов работы (3) установить на режим
min.
2. Переключатель выбора измерительного диапазона (2)
установить в положение 1.
3. Опорожнить емкость до желаемого минимального уровня.
4. Потенциометр (1) установить на 0, индикатор (6) горит
зеленым.
5. Потенциометр (1) очень медленно поворачивать по часовой
стрелке, пока индикатор (6) не загорится красным. Если
красный индикатор не загорается, переключатель диапазона
измерения (2) установить на следующую более высокую
ступень и повторить установку с помощью потенциометра
(1), пока индикатор не загорится красным.
Измерительная установка теперь готова к работе.

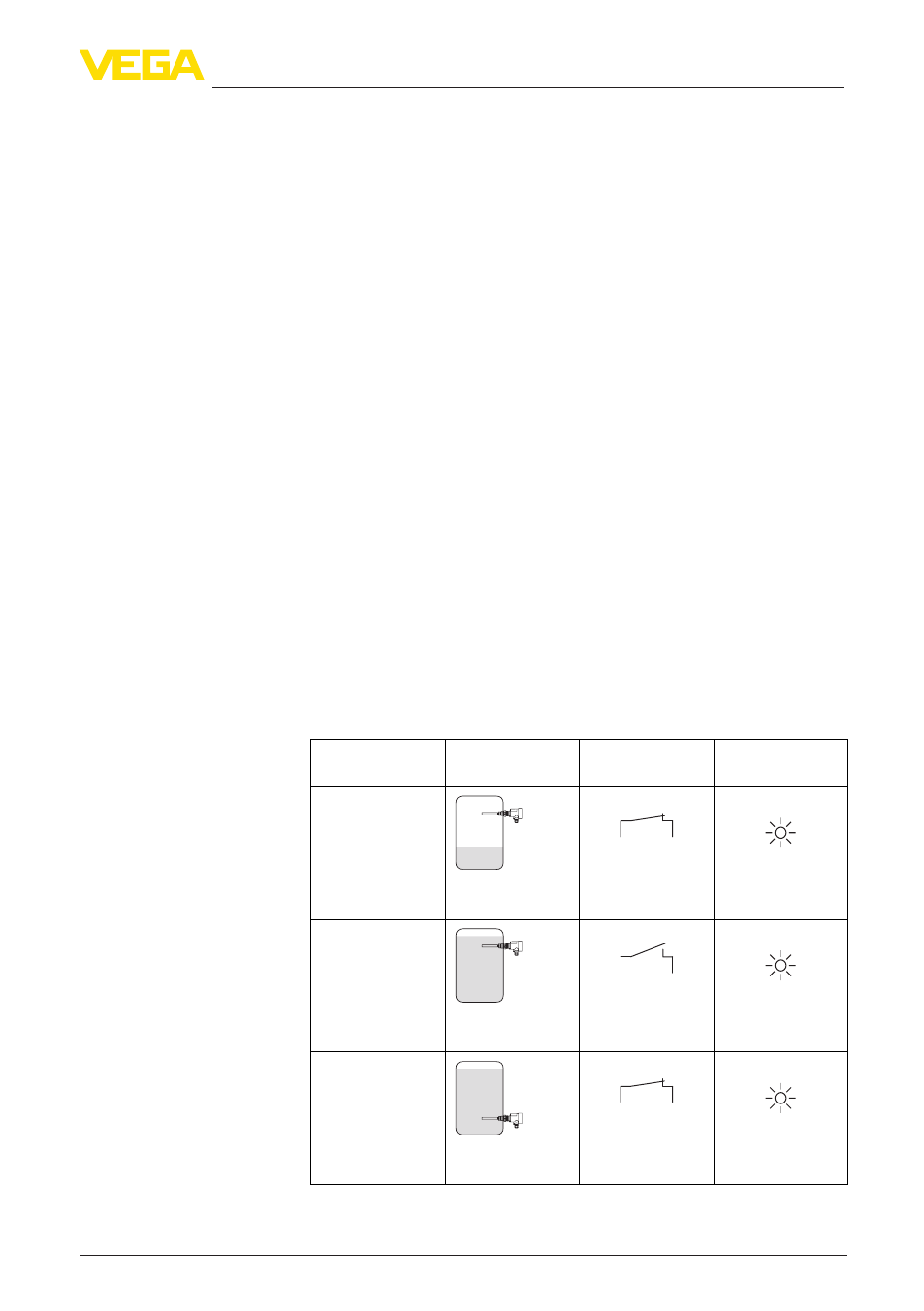

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пе-
реключения
Индикатор со-
стояния
Режим работы
max.
Защита от пере-
полнения
2
1
Переключатель
замкнут
Зеленый
Режим работы
max.
Защита от пере-
полнения
2
1
Переключатель
разомкнут
Красный
Режим рабо-
ты min.
Защита от сухо-
го хода
2
1
Переключатель
замкнут
Зеленый
Режим работы min. (сиг-
нализация минималь-
ного уровня)
