VEGA VEGAVIB 67 Lock fitting ARV-VB67.2 - pressure range: -1…16 bar - Инструкция (Страница 10)

1
7
8
9
8
10
11
2
3
4
5
6

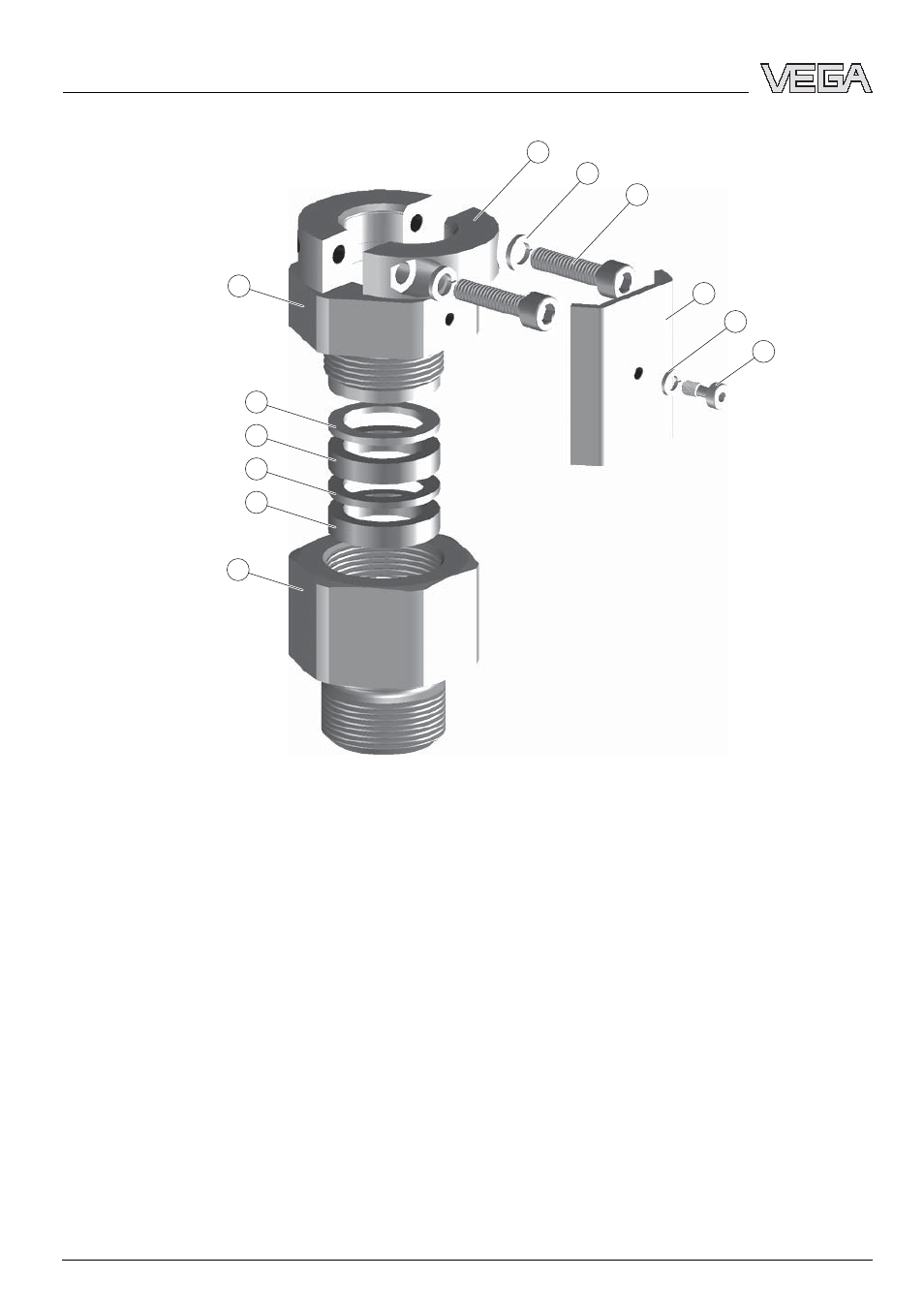

Рис. 1: Проходной фитинг ARV-VB67.2 - до 16 бар
1 Прижимная скоба
2 Пружинная шайба B8
3 Зажимный винт M8 x 30
4 Фиксирующий уголок
5 Пружинная шайба B4
6 Стопорный винт M4 x 10
7 Резьбовой штуцер
8 Слоистое уплотнительное кольцо (арт. № 2.29996)
9 Графитовое уплотнительное кольцо (арт. № 2.29996)
10 Упорное кольцо
11 Нажимный винт
10 Проходной фитинг ARV-VB67.2 - - диапазон давления -1 … 16 бар
Монтаж
29756
-RU
-060301
