2
Подключение к источнику питания
2
.1
Схема подключения
На схеме подключения показана разводка контактов
соединительного разъема. В таблице описано
подключение отдельных штырьковых контактов к
клеммам блока электроники датчика.
5
4
3
2
1
1
2
7

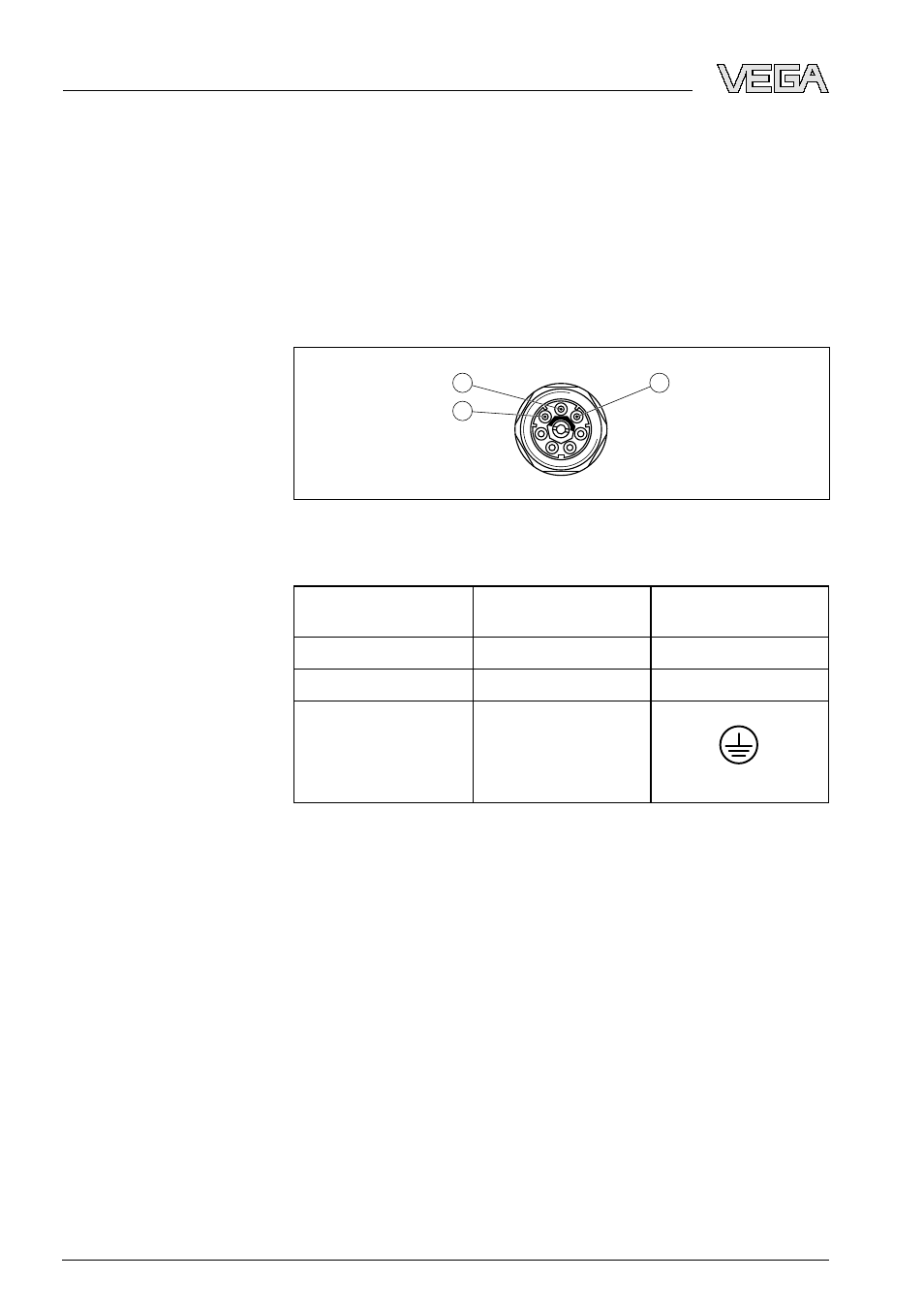

Рис. 1: Вид штекерного разъема
1
+ (Pin 1)
2
- (Pin 2)
7
экран (Pin 7)
Контактный штырек
разъема
Цвет соединительно-
го кабеля в датчике
Клемма блока
электроники
Pin 1
Черный
1
Pin 2
Голубой
2
Pin 7
Зеленый/желтый
4
Штекерный разъем Amphenol-Tuchel • для датчиков непрерывного измерения
2 Подключение к источнику питания
30374
-RU
-080827
