3 Описание изделия
VEGACAL 64 • Для подключения к устройству формирования сигнала
30319-R
U-131015
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

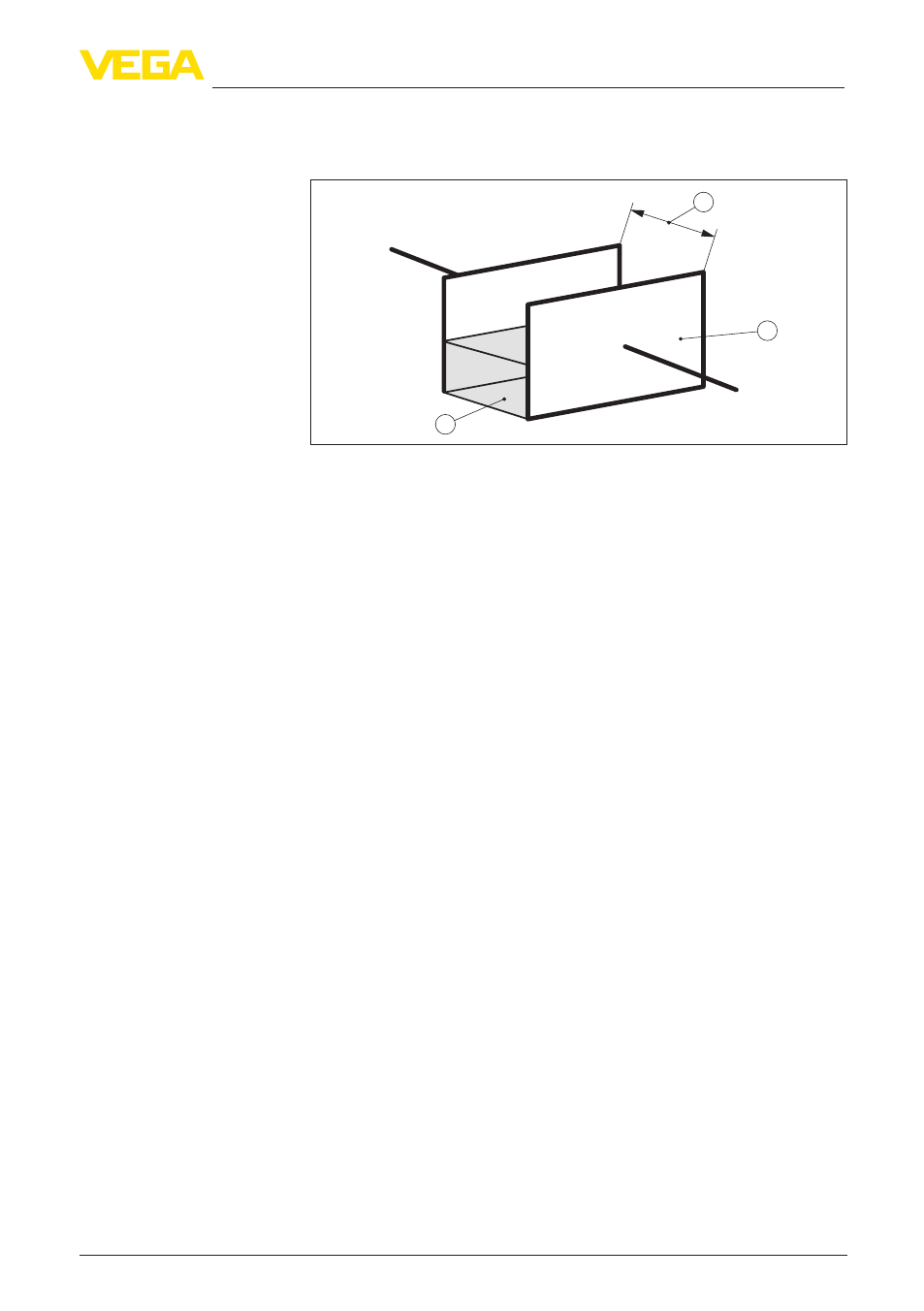

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт и изоляция являются диэлектриками.
Диэлектрическая проницаемость изоляции и проводящего
продукта выше, чем у воздуха, поэтому при увеличении уровня
покрытия электрода продуктом электрическая емкость
конденсатора увеличивается.
Изменение электрической емкости и изменение
сопротивления преобразуются электроникой прибора в сигнал,
пропорциональный уровню заполнения.
Двухпроводная электроника 4 … 20 mA для подачи питания и
передачи измеренных значений по одному и тому же кабелю.
Диапазон напряжения питания зависит от исполнения прибора.
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Обработка сигнала VEGACAL 64 осуществляется с помощью
следующего устройства:
•
Устройство формирования сигнала VEGAMET
Измерительный диапазон должен быть установлен на блоке
электроники датчика.
Установки "Пусто" и "Полно" могут выполняться либо через
устройство формирования сигнала VEGAMET, либо через
аналоговую входную карту контроллера.
3.4 Упаковка, транспортировка и хранение
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Принцип действия
Питание
Упаковка
