Инструкция по эксплуатации VEGA VEGASWING 63 Lock fitting ARV-SG63.3 – pressure range: -1…64 bar
Страница 10
Advertising
1
7
8
9
8
10
11
2
3
4
5
6

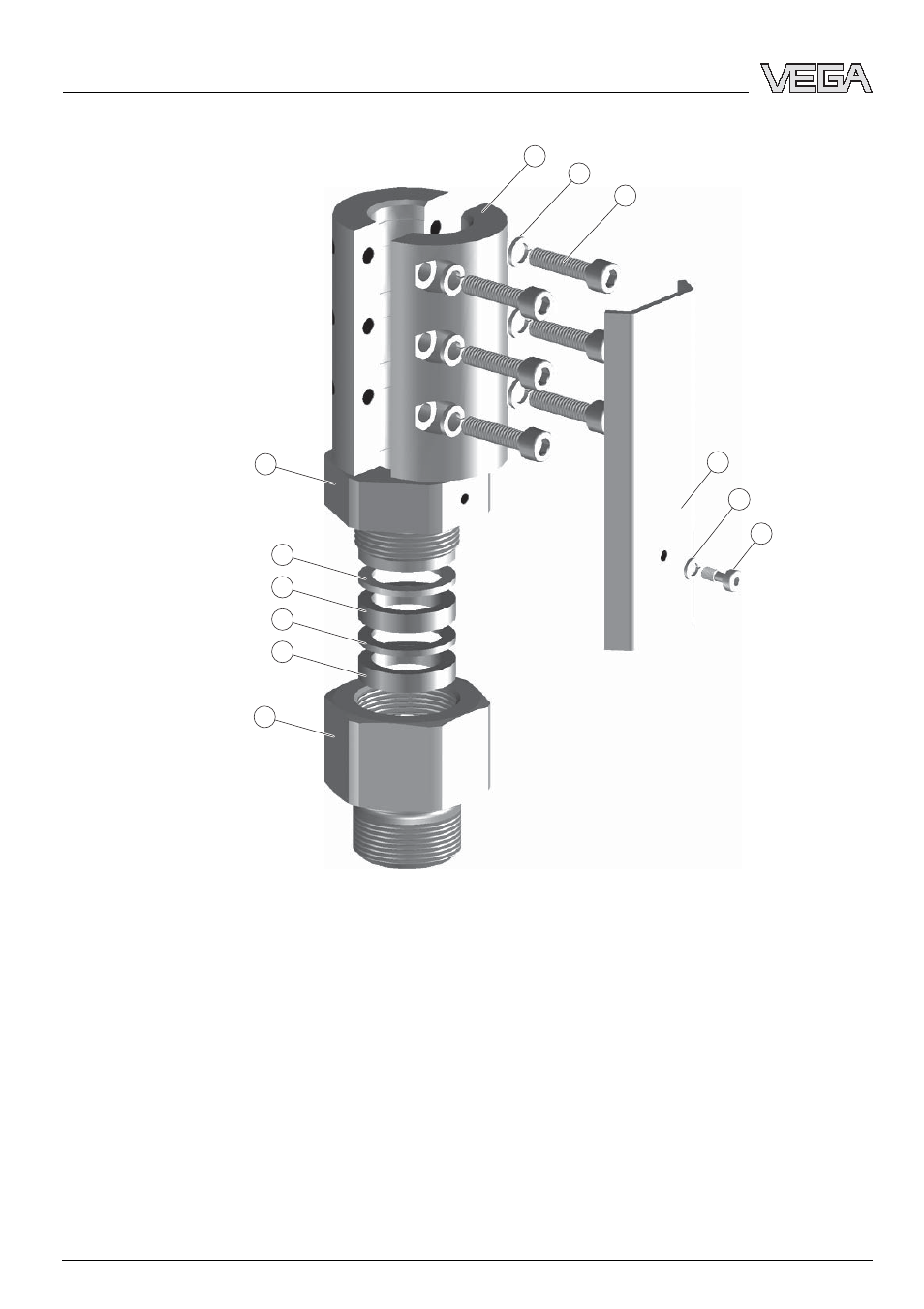

Рис. 1: Проходной фитинг ARV-SG63.3 - до 64 бар
1
Прижимная скоба
2
Пружинная шайба B6
3
Зажимный винт M6 x 25
4
Фиксирующий уголок
5
Пружинная шайба B4
6
Стопорный винт M4 x 10
7
Резьбовой штуцер
8
Слоистое уплотнительное кольцо (арт. № 2.29849)
9
Графитовое уплотнительное кольцо (арт. № 2.29849)
10 Упорное кольцо
11 Нажимный винт
10
Проходной фитинг ARV-SG63.3 - - диапазон давления -1 … 64 бар
Монтаж
29752
-RU
-060301
