3 Описание изделия
VEGACAL 65 • Для подключения к устройству формирования сигнала
30320-R
U-131015
1
2
3

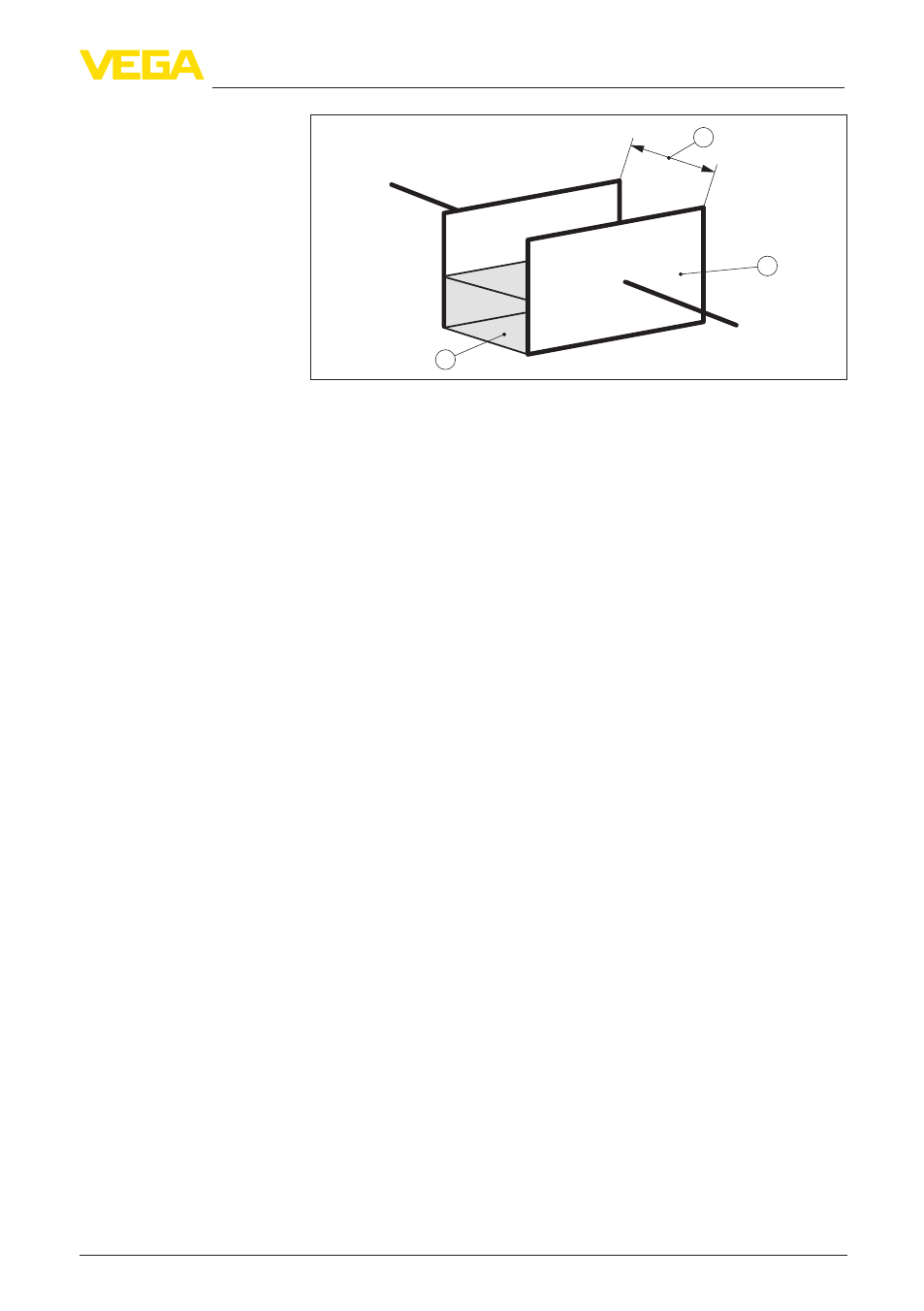

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Изменение электрической емкости и изменение
сопротивления преобразуются электроникой прибора в сигнал,
пропорциональный уровню заполнения.
Двухпроводная электроника 4 … 20 mA для подачи питания и
передачи измеренных значений по одному и тому же кабелю.
Диапазон напряжения питания зависит от исполнения прибора.
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Обработка сигнала VEGACAL 65 осуществляется с помощью
следующего устройства:
•
Устройство формирования сигнала VEGAMET
Измерительный диапазон должен быть установлен на блоке
электроники датчика.
Установки "Пусто" и "Полно" могут выполняться либо через
устройство формирования сигнала VEGAMET, либо через
аналоговую входную карту контроллера.
3.4 Упаковка, транспортировка и хранение
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
Питание
Упаковка
