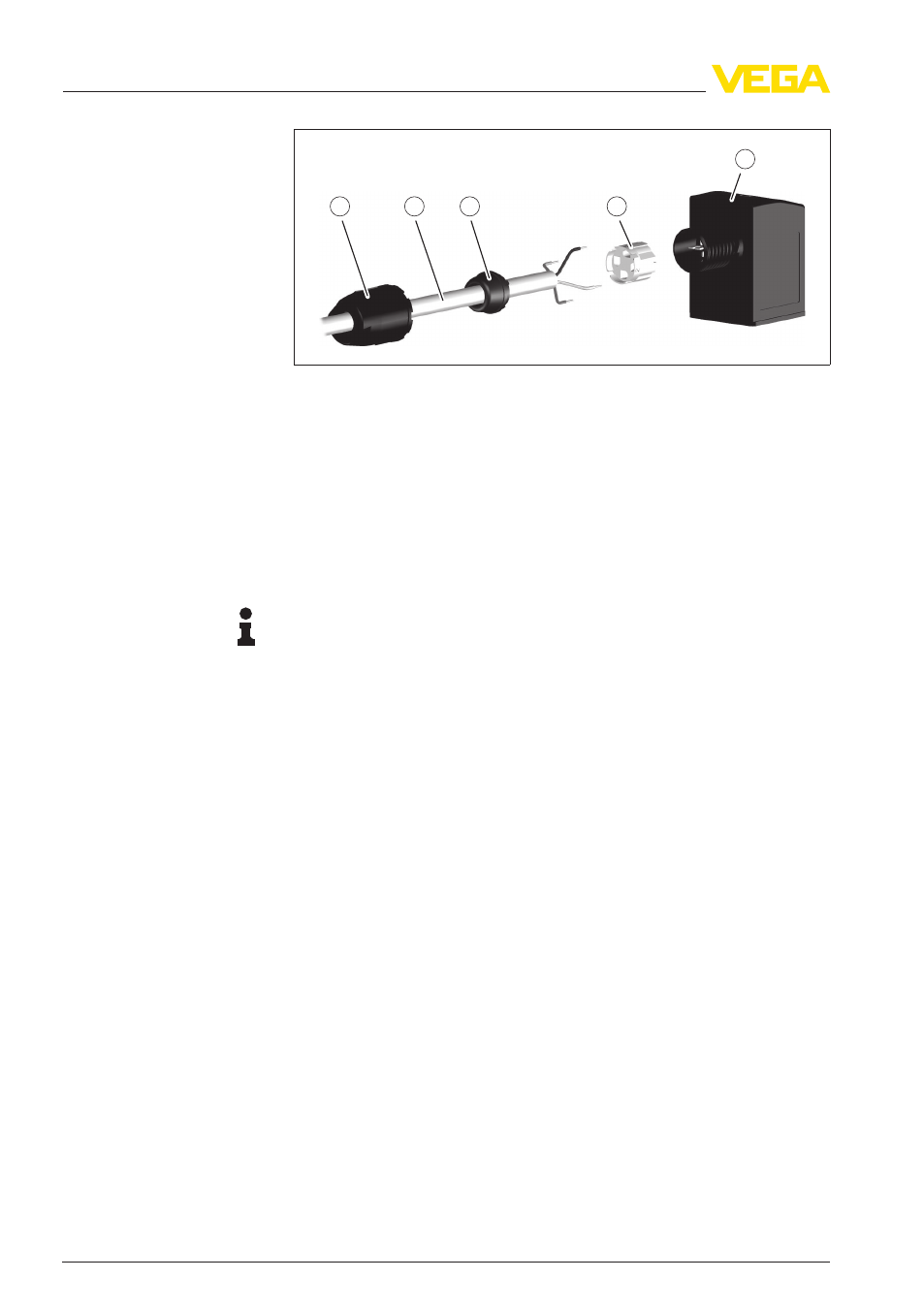

Рис. 9: Подключение через разъем ISO 4400 - технология режущего
контакта
1
Накидная гайка
2
Кабель
3
Уплотнительное кольцо
4
Зажимная вставка
5
Корпус разъема
Для подключения к бинарным входам контроллера с входным
сопротивлением < 100 кΩ.
Примечание:
Если входное сопротивление > 100 kΩ, устройство сигнализирует
неисправность.
Если вход контроллера имеет высокое сопротивление, то нужно
параллельно входу контроллера подключить нагрузку (R
L
)
с
сопротивлением 100 kΩ (см. рис. ниже).
Транзисторный выход
18
VEGASWING
51 • - транзистор (PNP)
