I2C
Display
1
1
2
5
6
7
8

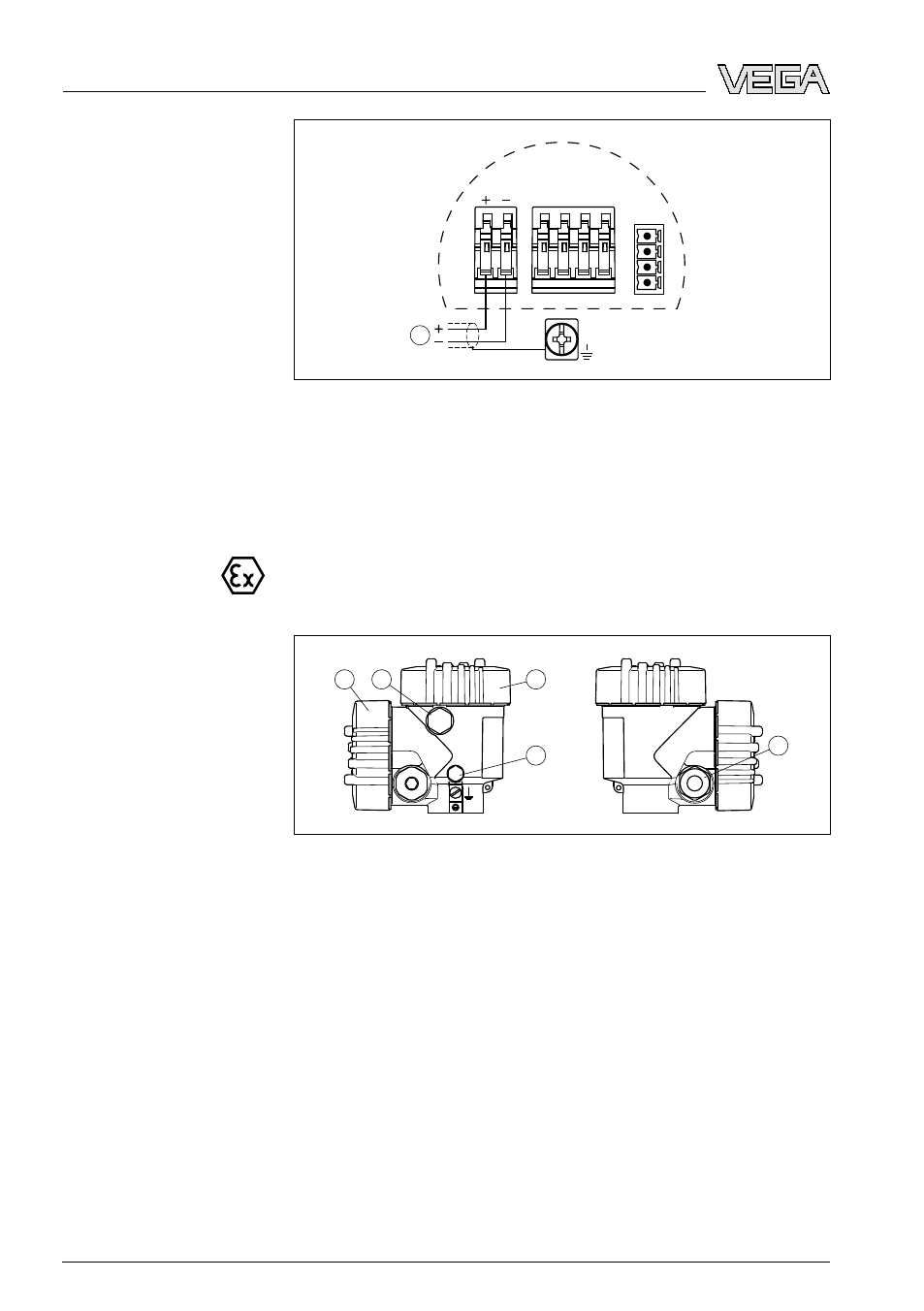

Рис. 10: Схема подключения (однокамерный корпус)
1
Питание/Выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов без взрыво-
защиты, а также для приборов в искробезопасном исполнении
(Ex ia).
1
2
3
4
5
Рис. 11: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
Схема подключения
Обзор корпусов
22
VEGAPULS
66 с опускной трубой • Profibus PA
5 Подключение к источнику питания
28743
-RU
-090417
