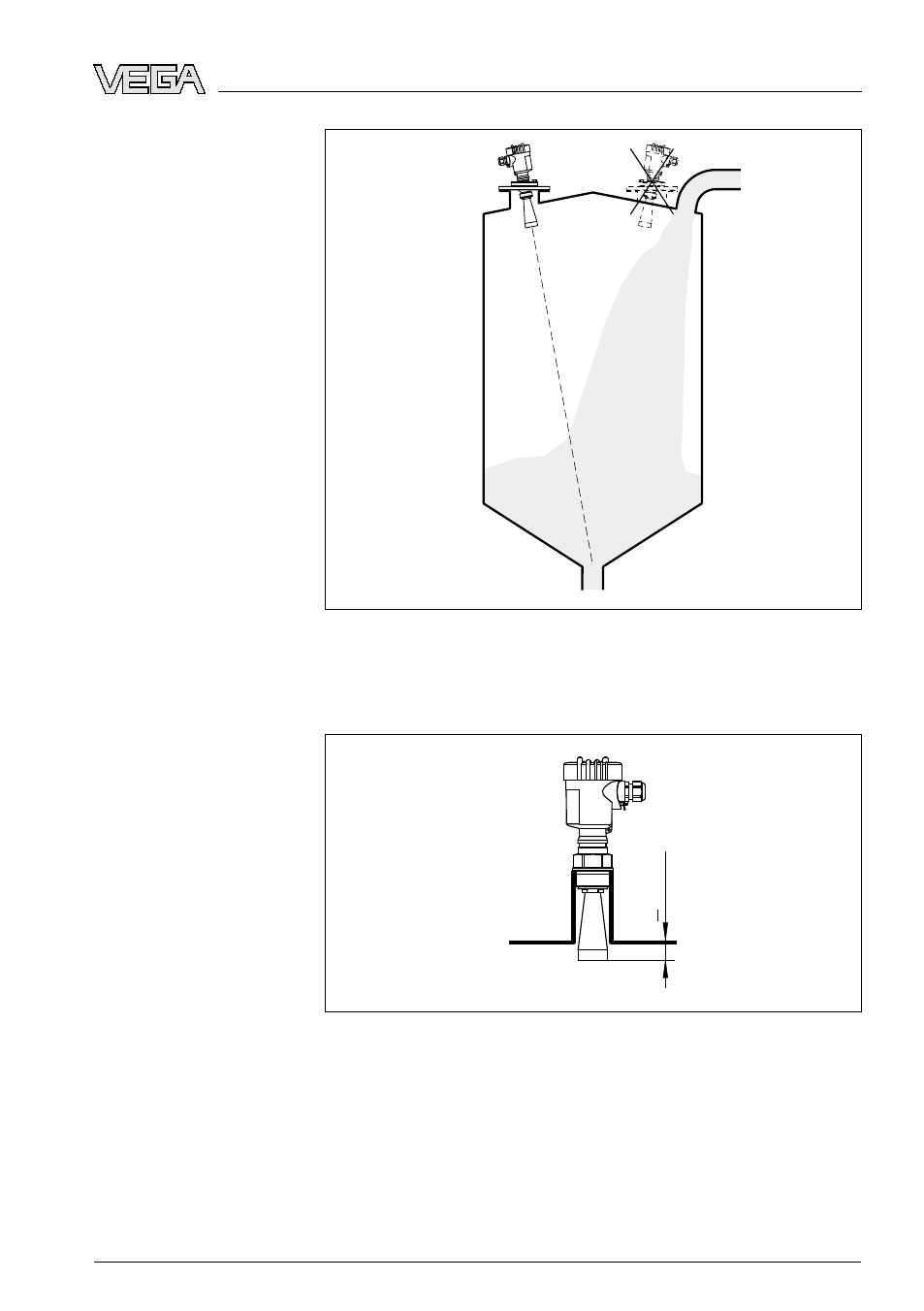

Рис. 10: Втекающий продукт

Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4

in).

10 mm

>

Рис. 11: Рекомендуемая высота монтажного патрубка

На продуктах с хорошими отражательными свойствами
VEGAPULS

68 можно монтировать также на патрубках, высота

которых больше длины антенны (ориентировочные размеры
патрубков см. на рисунке ниже). В этом случае конец патрубка
должен быть гладким, без заусенцев и, по возможности,
закругленным. При этом необходимо создать память ложных эхо-
сигналов.

Патрубок

VEGAPULS

68 • 4 … 20

mA/HART - четырехпроводный
