VEGASWING 63 • - реле (DPDT)
29229-R
U-130104
1
2
-50 °C
(-58 °F)
0 °C
(32 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
200 °C
(392 °F)
250 °C
(482 °F)
20
(290)
-1 (-14,5)
40
(580)
64
(928)

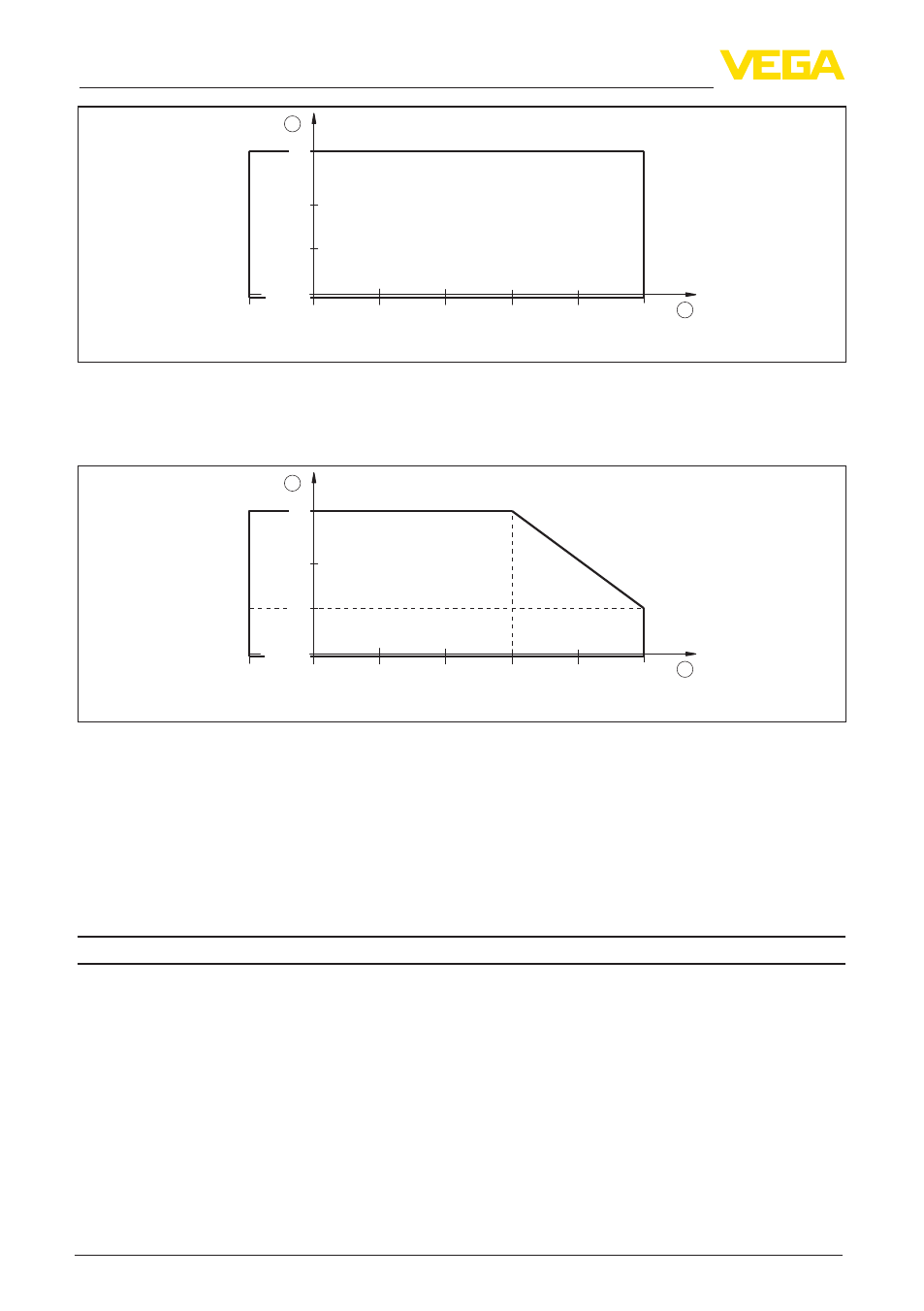

Рис. 34: Температура процесса - давление процесса при установке переключателя 0,7 г/см³ (переключа-
тель чувствительности)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
1
2
-50 °C
(-58 °F)
0 °C
(32 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
200 °C
(392 °F)
250 °C
(482 °F)
20
(290)
-1 (-14,5)
40
(580)
64
(928)
Рис. 35: Температура процесса - давление процесса при установке переключателя 0,5 г/см³ (переключа-
тель чувствительности)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
Динамическая вязкость
0,1 … 10000 мПа сек (при плотности 1)
Скорость течения
max. 6 м/с (при вязкости 10000 мПа с)
Плотность
0,7 … 2,5 г/см³; 0,5 … 2,5 г/см³ посредством пере-
ключения
Электромеханические данные
Кабельный ввод/разъем (в зависимости от исполнения)
Ʋ Однокамерный корпус
– 1 x кабельный ввод M20 x 1,5 (кабель: ø 5 … 9 мм),
1 x заглушка M20 x 1,5; прилагается 1 x кабельный
ввод M20 x 1,5
или:
– 1 x кабельный ввод ½ NPT, 1 x заглушка ½ NPT, 1 x
кабельный ввод ½ NPT
или:
– 1 x штекер M12 x 1, 1 x заглушка M20 x 1,5
Винтовые клеммы
для сечения провода до 1,5 мм² (AWG 16)
