6 Пуск в эксплуатацию

6.1 Общие указания

Цифры в скобках соответствуют обозначениями на

следующих далее рисунках.

На блоке электроники находятся следующие индикаторы

и переключатели:

l

Потенциометр для настройки точки переключения (1)

l

Переключатель режимов работы - min/max (2)

l

Индикатор состояния (5)

Примечание:

Рекомендуется перед настройкой VEGAVIB 67 установить

переключатель (2) на требуемый режим работы. Если

переключить режим позднее, то изменится

переключающий выход, что повлияет на работу

подключенных устройств.

6.2 Элементы настройки

3

4

5

1

2

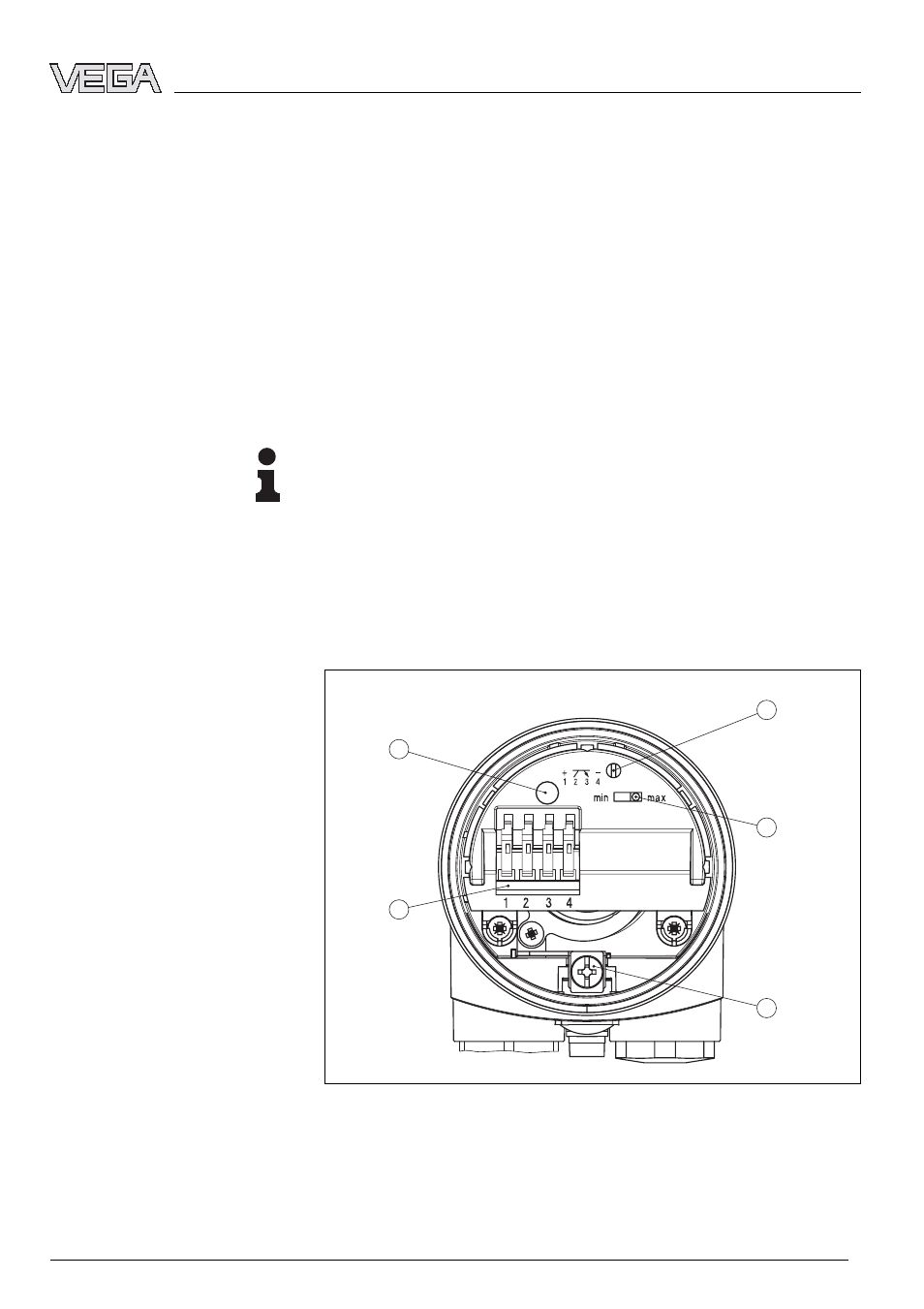

Рис. 15: Блок электроники VB60T - транзисторный выход

1

Потенциометр для настройки точки переключения

2

DIL-переключатель для выбора режима работы

3

Клемма заземления

4

Соединительные клеммы

5

Индикатор состояния

Назначение/конфигурация

VEGAVIB 67 - с транзисторным выходом

23

Пуск в эксплуатацию

29297

-RU

-060524
