T6 t7 – Инструкция по эксплуатации Electrolux ERA36633W
Страница 35

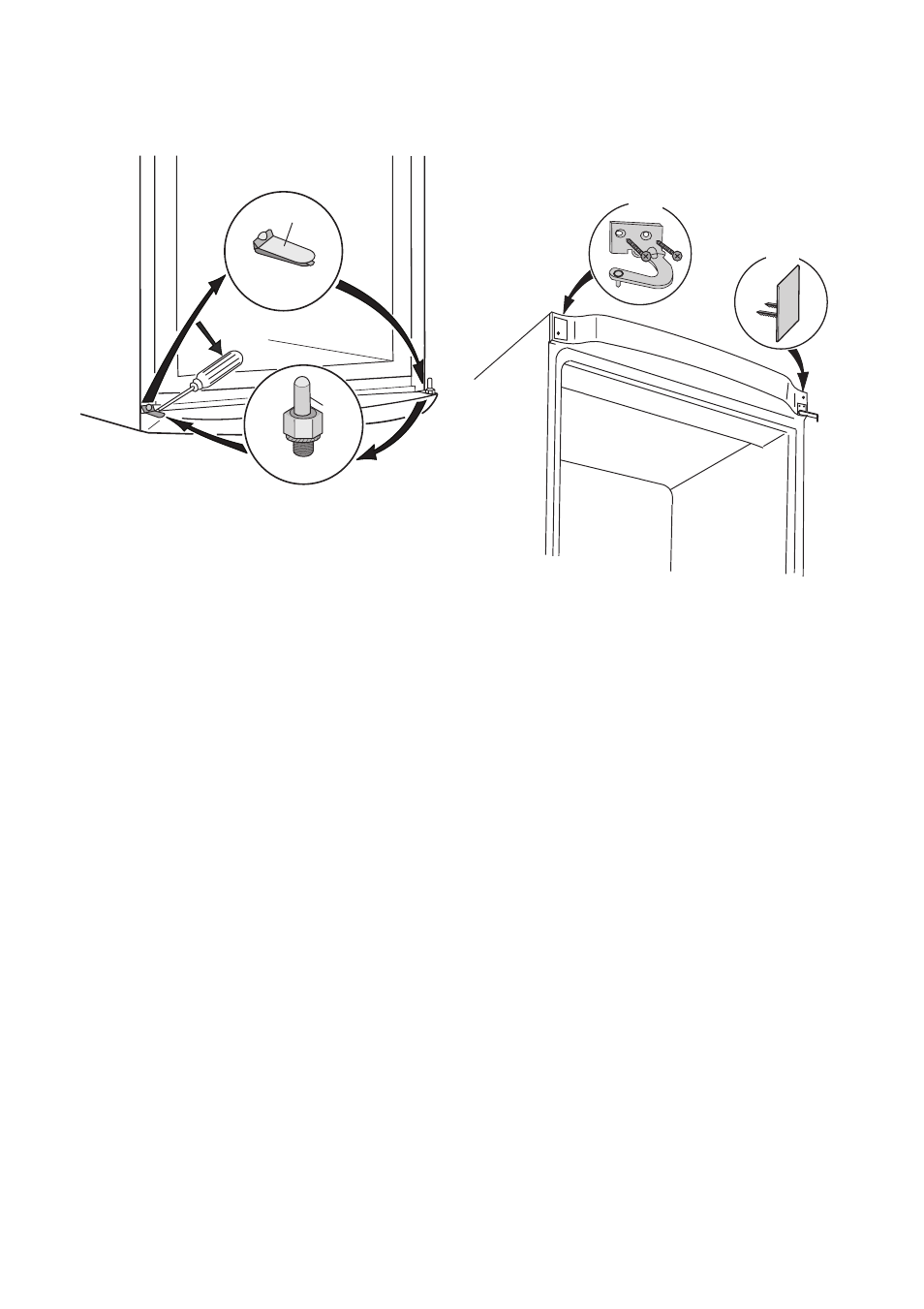

10. Zamontować pokrywę (b1) po przeciw-
nej stronie.
b1
b2
b3
11. Wyjąć zaślepki (d1) i przenieść na dru-
gą stronę drzwi.
12. Wyjąć lewą zaślepkę środkowego za-
wiasu (m3, m4) i przenieść ją na drugą
stronę.
13. Włożyć sworzeń środkowego zawiasu
(m5) w lewy otwór dolnych drzwi.
14. Ponownie założyć dolne drzwi na swo-
rzeń (b2).
15. Ponownie przykręcić środkowy zawias
(m1) po przeciwnej stronie . Należy pa-
miętać o umieszczeniu plastikowej
podkładki (m2) pod środkowym zawia-
sem.
16. Włożyć górne drzwi na środkowy za-
wias (m5).
Upewnić się, że krawędzie drzwi są
równoległe do krawędzi urządzenia.
17. Umieścić i przykręcić górny zawias
(znajduje się on w opakowaniu z in-
strukcją obsługi) po przeciwnej stronie
(t6).
t6
t7
18. Założyć panel (t7) (znajduje się on w
opakowaniu z instrukcją obsługi).
19. Otworzyć górne drzwi, przymocować
górne plastikowe obramowanie (t2)
przy użyciu śrub (t1). Włożyć magnes
(d7). Zamknąć drzwi.
20. Ustawić i wypoziomować urządzenie,
odczekać co najmniej cztery godziny, a
następnie podłączyć je do źródła zasila-
nia.
Sprawdzić jeszcze raz, czy:
• Wszystkie śruby zostały dokręcone.
• Uszczelka magnetyczna przylega do
obudowy.
• Drzwi otwierają i zamykają się prawidło-
wo.
Jeśli temperatura otoczenia jest niska (np.
zimą), uszczelka może nie przylegać do-
kładnie. W tym przypadku, należy poczekać
na naturalne dopasowanie się uszczelki.
Jeżeli nie chcą Państwo sami dokonywać
tych czynności, należy zwrócić się o pomoc
do najbliższego autoryzowanego punktu
serwisowego. Specjalista z autoryzowane-
go punktu serwisowego zmieni kierunek ot-
wierania drzwi na Państwa koszt.
electrolux 35
