Требуемые компоненты:
l
VEGAPULS
62
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
l
Источник питания или устройство формирования сигнала
1
5
2
4
3
OPEN
TWIST
USB
LOCK

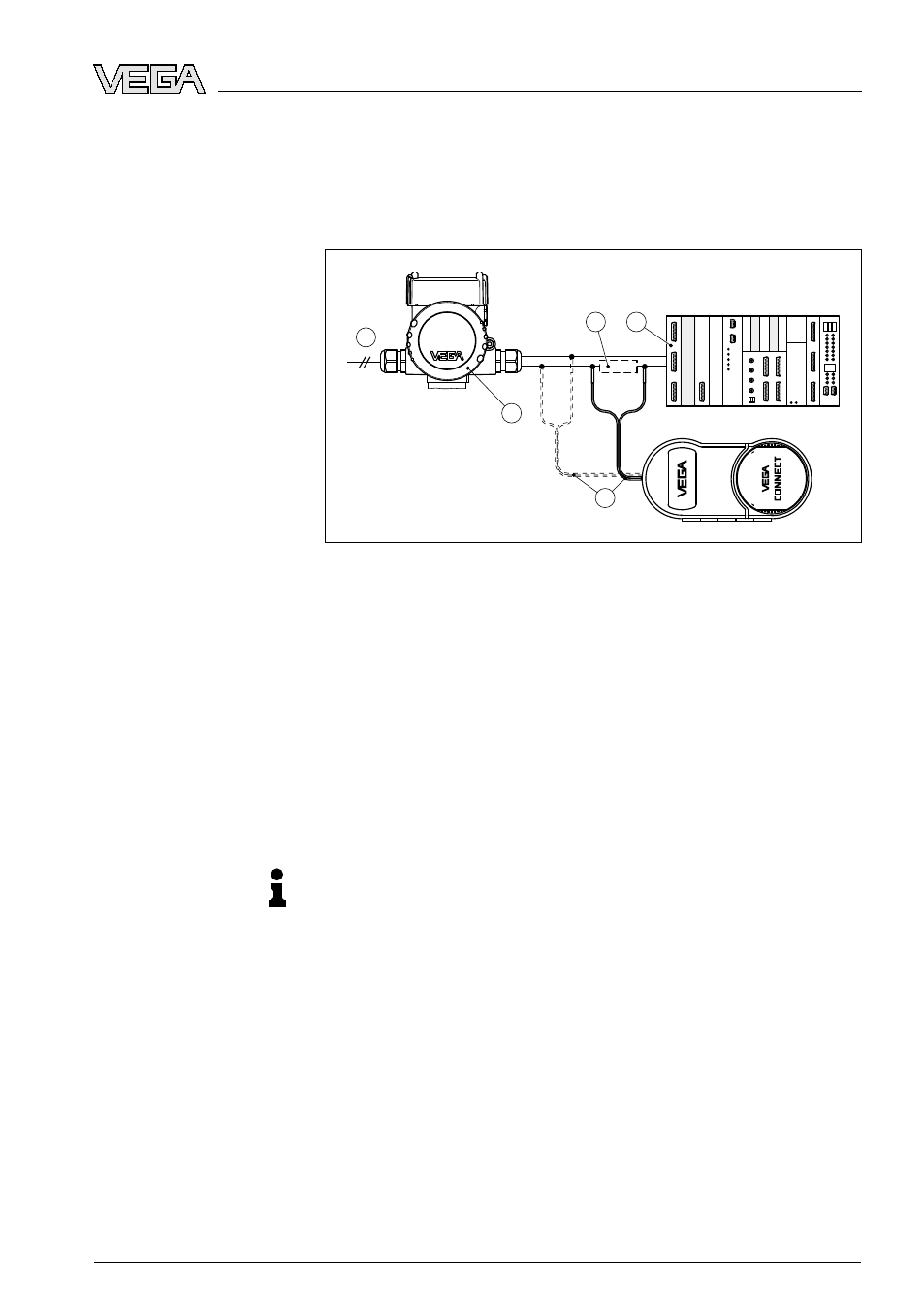

Рис. 15: Подключение ПК к сигнальному кабелю через HART
1
VEGAPULS 62
2
Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3
Соединительный кабель с 2 миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
l
VEGAPULS
62
l
ПК с PACT
ware и подходящим VEGA-DTM
l
VEGACONNECT
4
l
Сопротивление HART прибл. 250 Ω
l
Источник питания или устройство формирования сигнала
Примечание:
Для источников питания со встроенным сопротивлением HART
(
внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGADIS
371, VEGAMET 381. Большинство стандартных раз-
делителей питания E
x также оснащены достаточным токоогра-
ничительным сопротивлением. В таких случаях VEGACONNECT
4 может быть подключен параллельно линии 4 … 20
mA.
Подключение через
HART
VEGAPULS
62 с опускной трубой • 4 … 20
mA/HART - четырехпроводный
37
7 Пуск в эксплуатацию с помощью PACT
