20˚

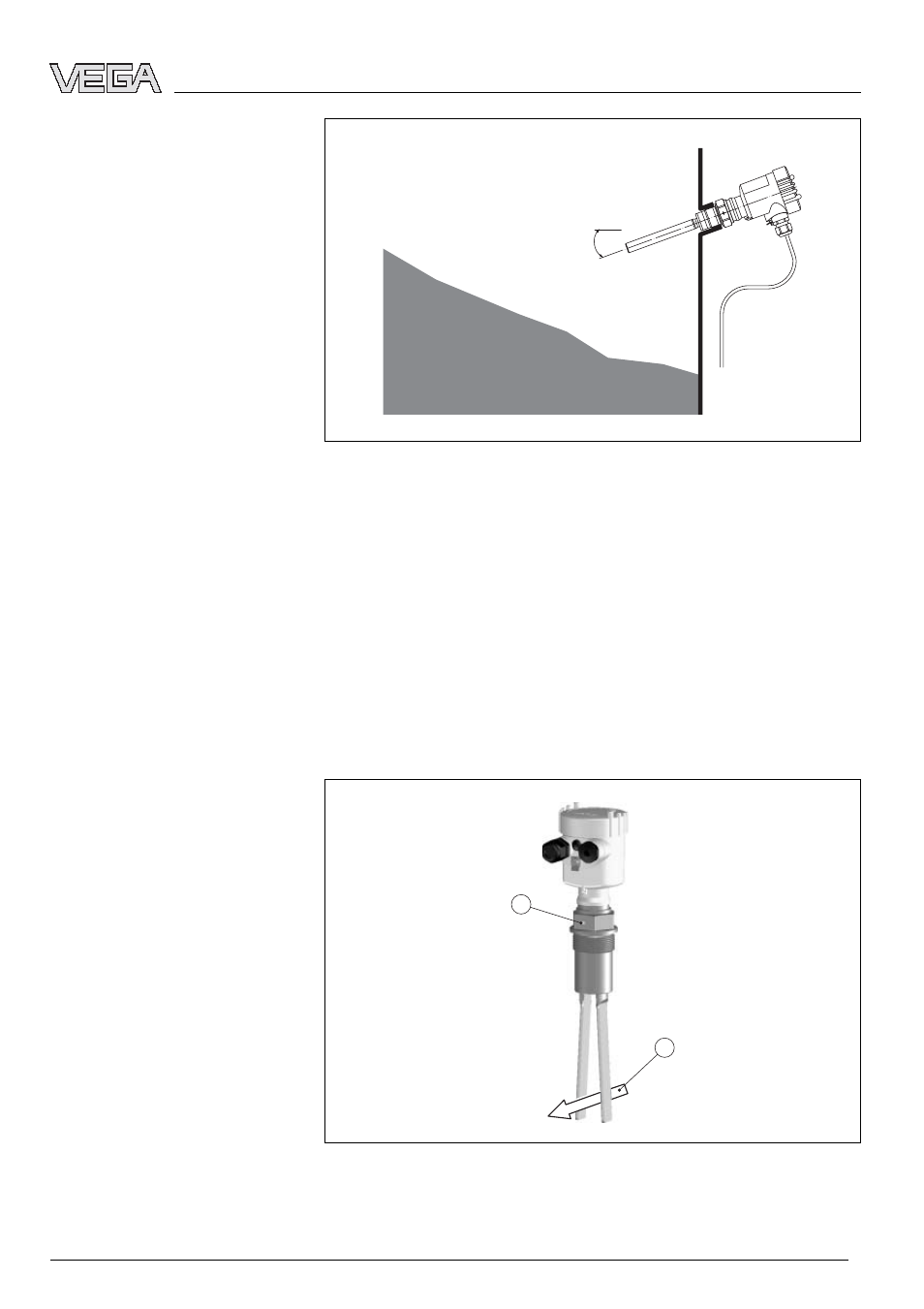

Рис. 4: Горизонтальный монтаж
a Предохранительный щиток
b Вогнутый предохранительный щиток для абразивных сыпучих
продуктов
Для предупреждения ошибочной сигнализации VEGAVIB
65 следует монтировать в таком месте на емкости, где
VEGAVIB 65 не будет попадать в поток продукта, т.е. не в
зоне действия заливных отверстий, мешалок и т.п.
Для минимизации сопротивления, оказываемого
вибрирующей вилкой VEGAVIB 65 течению продукта,
плоскости вилки должны располагаться параллельно
направлению течения продукта.
1
2
Рис. 5: Ориентация вибрирующей вилки относительно течения продукта
1 Маркировка на резьбовом присоединении
2 Направление течения
Втекающий продукт
Течение продукта
VEGAVIB 65 - с релейным выходом 13
Монтаж
