3 Описание изделия
VEGACAP 64 • - реле (DPDT)
30012-R
U-131015
Емкостной принцип измерения не требует особых условий
монтажа, поэтому VEGACAP 64 имеет широкий спектр
применения.
Применение на агрессивных средах также не вызывает
проблем.
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

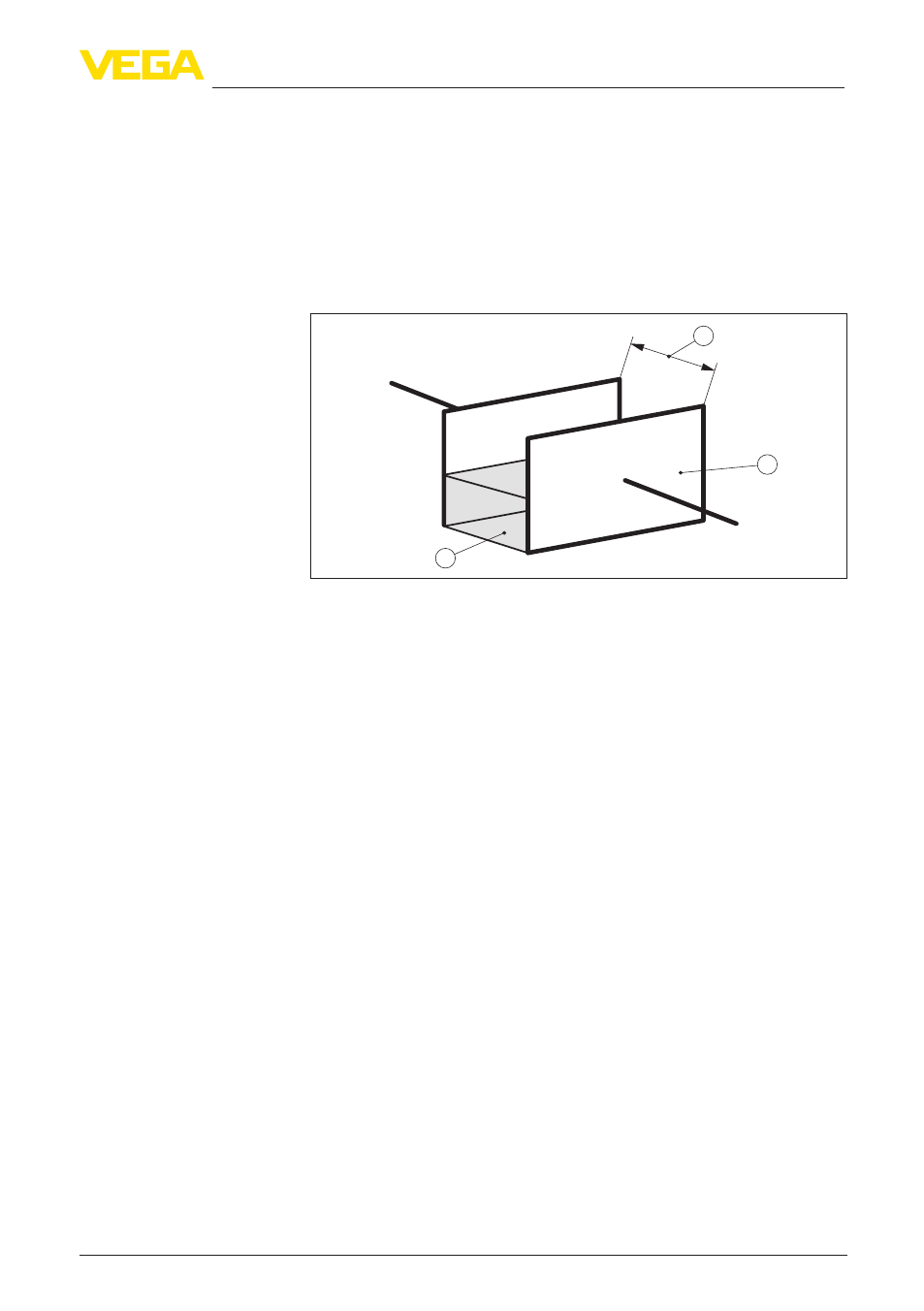

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Это изменение емкости преобразуется электроникой прибора в
команду переключения.
VEGACAP 64 является компактным прибором и может работать
без внешнего устройства формирования сигнала. Встроенная
электроника обрабатывает сигнал уровня и формирует сигнал
переключения, посредством которого можно прямо приводить
в действие подключенные устройства (например, аварийную
сигнализацию, насос и т.п.).
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Через блок электроники измерительный зонд может быть
настроен на диэлектрическую постоянную продукта.
Команда переключения может выдаваться как при покрытии
зонда продуктом, так и при обнажении зонда.
На блоке электроники находятся следующие индикаторы и
переключатели:
Принцип действия
Питание
