4 Монтаж
Блок электроники • VEGABAR серии 50/60
30175-R
U-130417
Блок электроники BR-E.50K. предназначен для всех VEGABAR
50 и 60 с выходом сигнала 4 … 20mA/HART - с климатической
компенсацией.
Блок электроники BR-E.50P. предназначен для всех VEGABAR
50 и 60 с выходом сигнала Profibus PA.
Блок электроники BR-E.50M предназначен для всех VEGABAR
50 и 60 с выходом сигнала Profibus PA - с климатической
компенсацией.
Блок электроники BR-E.50F. предназначен для всех VEGABAR
50 и 60 с выходом сигнала Foundation Fieldbus.
Блок электроники BR-E.50N. предназначен для всех VEGABAR
50 и 60 с выходом сигнала Foundation Fieldbus - с климатической
компенсацией.

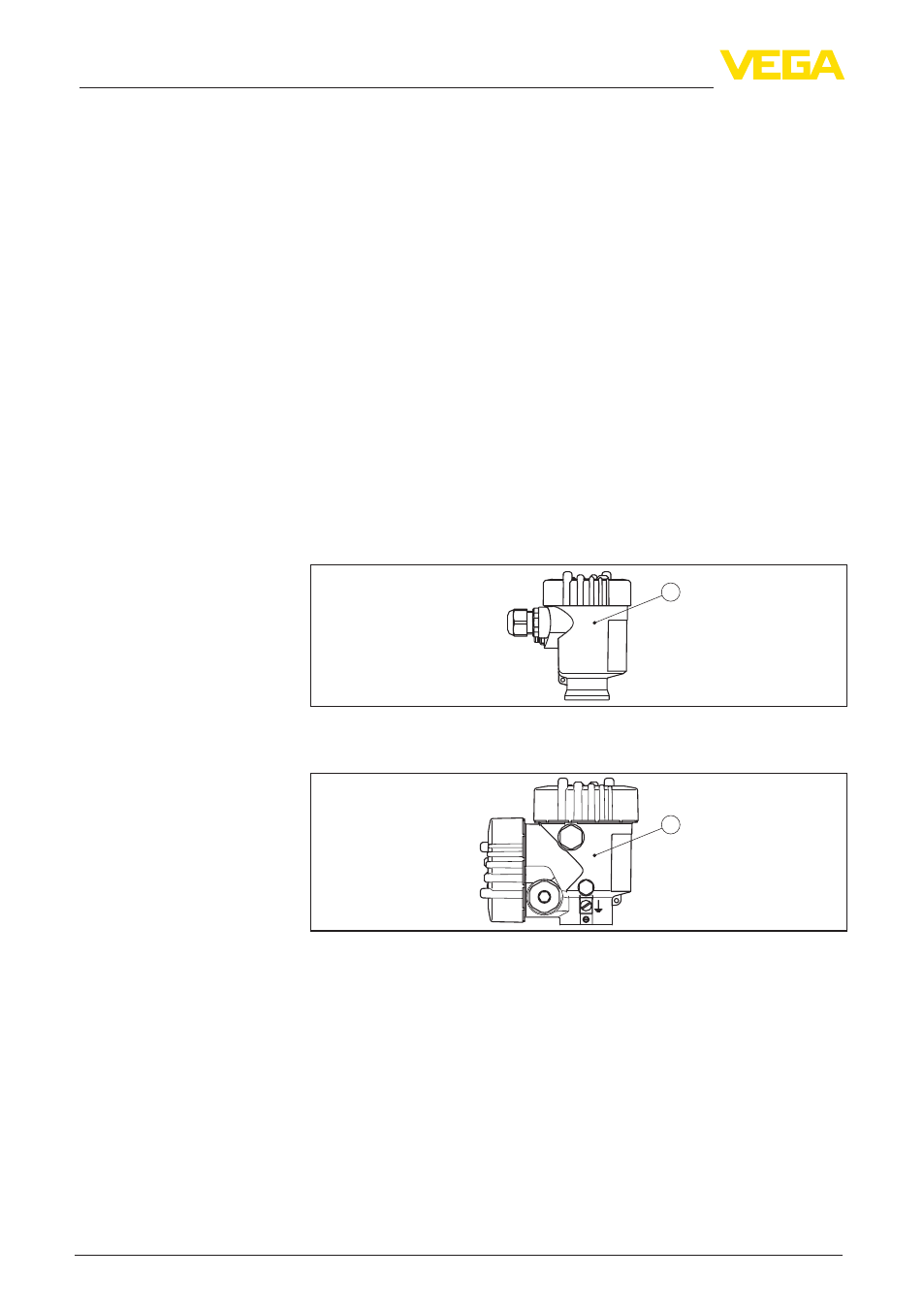

4.3 Порядок монтажа
Блок электроники находится в отсеке электроники. На
рисунках ниже показано расположение отсека электроники в
однокамерном и двухкамерном корпусе.
1
Рис. 1: Однокамерный корпус
1 Расположение отсека электроники
1
Рис. 2: Двухкамерный корпус
1 Расположение отсека электроники
Выполнить следующее:
1. Отключить питание.
2. Отвинтить крышку отсека электроники.
3. Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
4. С помощью отвертки (звездообразной T 10 или
крестообразной 4) ослабить оба крепежных винта.
Profibus PA
Foundation Fieldbus
Порядок монтажа
