3
4
5
1
2

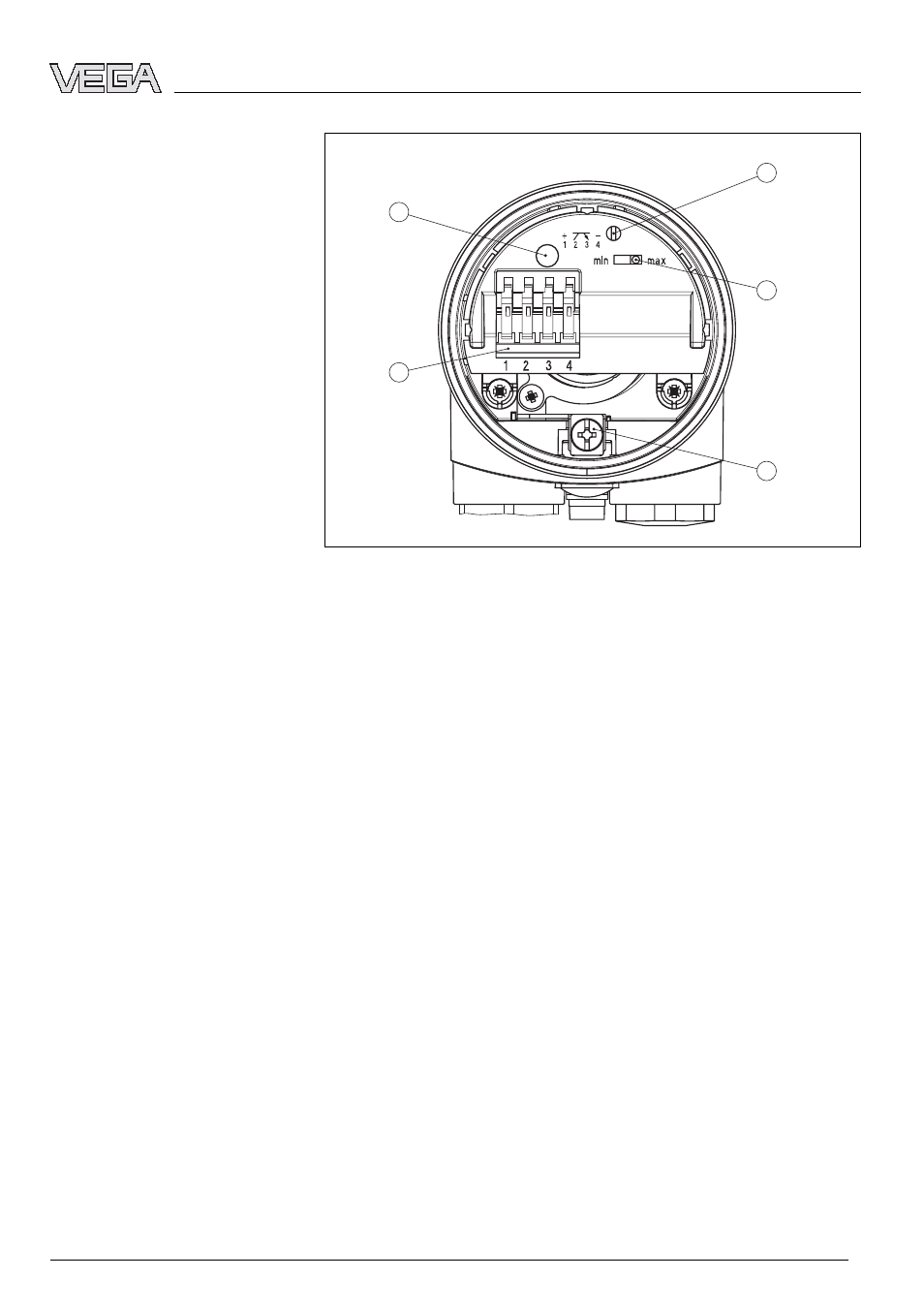

Рис. 10: Отсек электроники и подключения
1
Потенциометр для настройки точки переключения (закрытый)
2
DIL-переключатель для выбора режима работы
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
Рекомендуется подключать VEGAVIB 66 таким образом,
чтобы цепь тока переключения при сигнализации уровня,
обрыве цепи или неисправности была разомкнута
(безопасное состояние).
Для управления реле, затворами, магнитными клапанами,
световыми и звуковыми сигналами, а также входами
контроллера.
Отсек электроники и под-
ключения
Схема подключения
VEGAVIB 66 - с транзисторным выходом
19
Подключение к источнику питания
29291
-RU
-060523
