9.2 Размеры
Корпус со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT

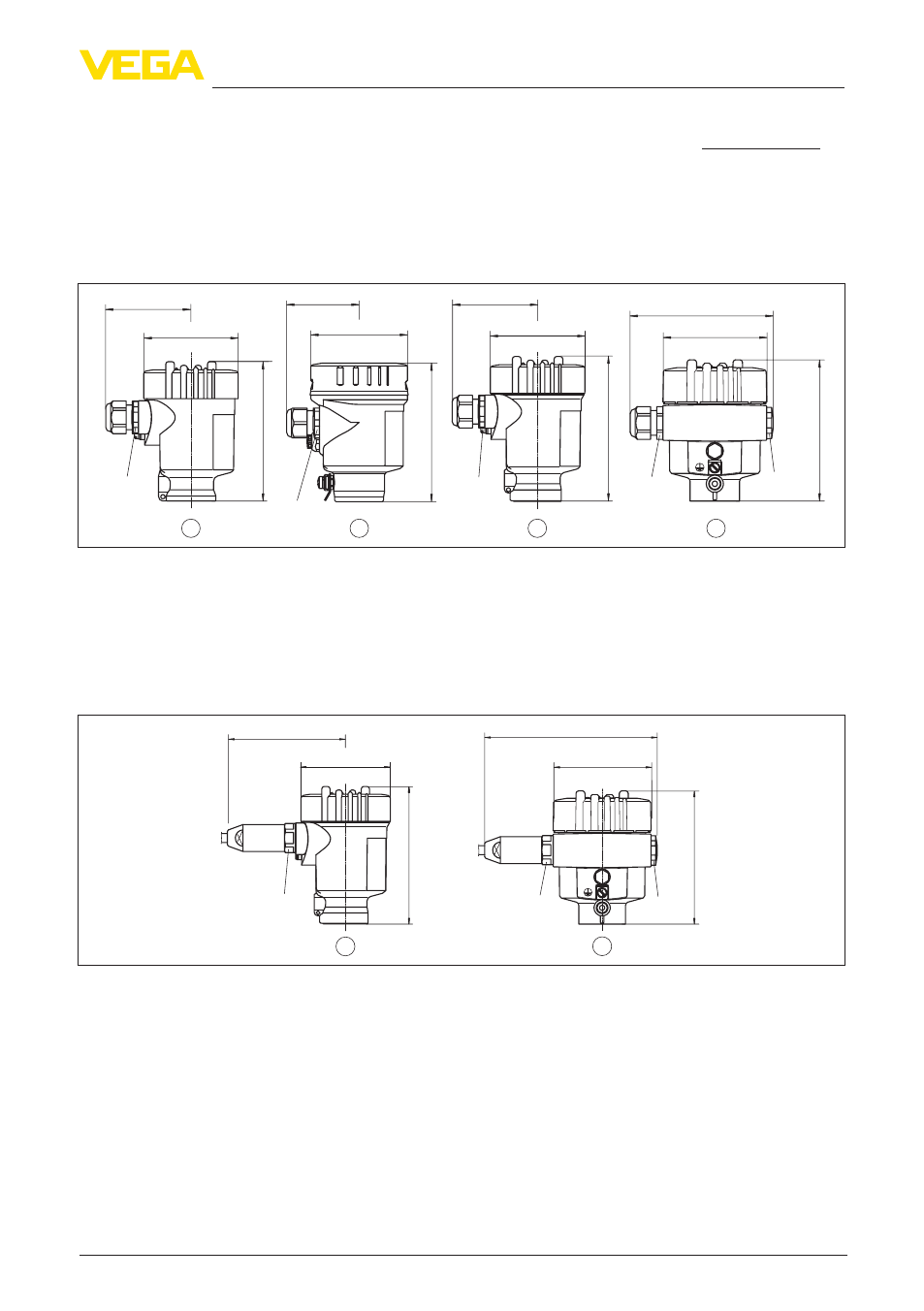

Рис. 28: Исполнения корпуса со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали, точное литье
4 Алюминиевый корпус
Корпус со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm
(5.91")
ø 84 mm
(3.31")
M20x1,5
M20x1,5
M20x1,5
1
2
Рис. 29: Исполнения корпуса со степенью защиты IP 66/IP 68 (1 bar)
1 Корпус из нержавеющей стали, точное литье
2 Алюминиевый корпус
