1

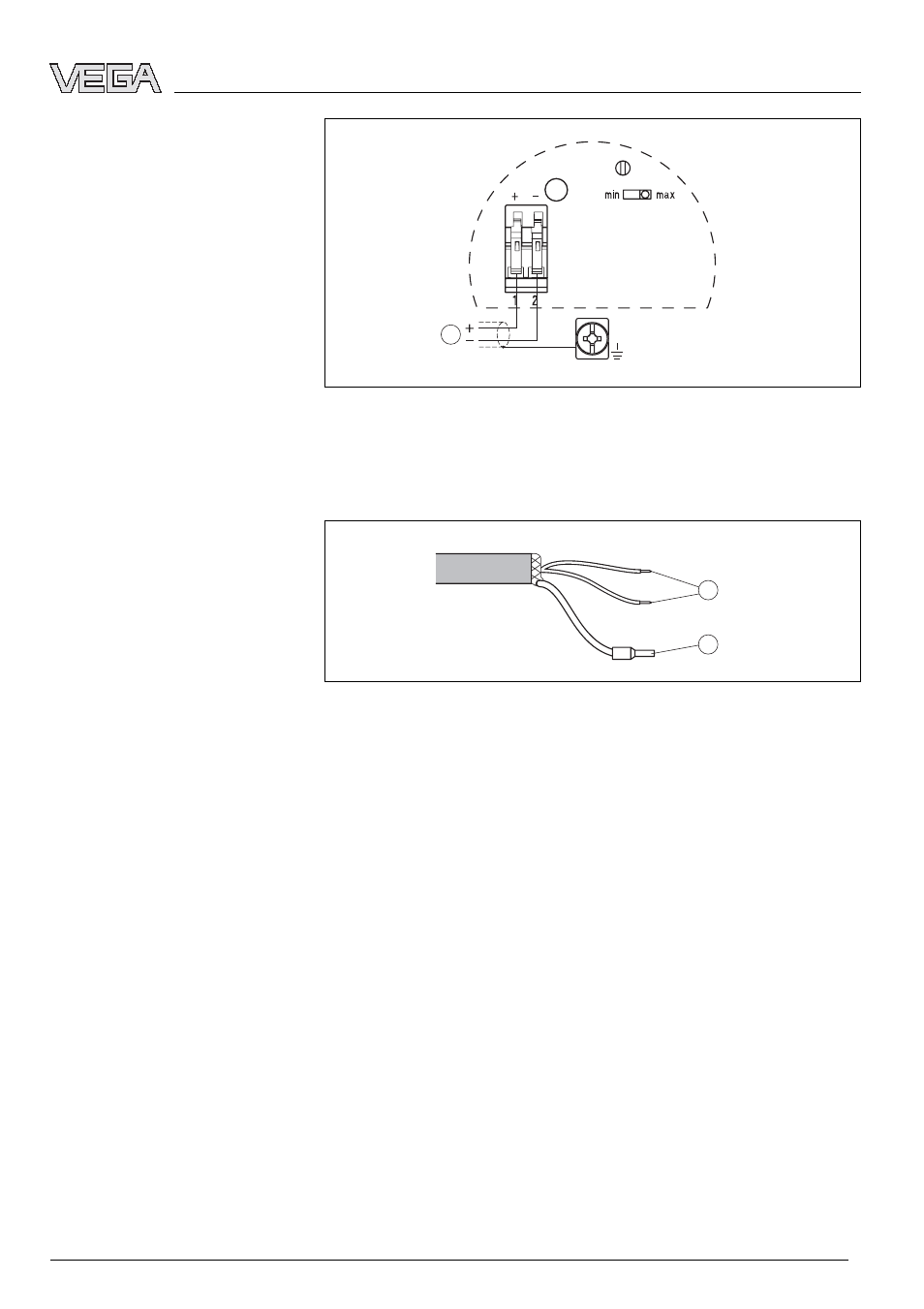

Рис. 11: Схема подключения
1 Питание
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 12: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-) - к источнику питания или системе
формирования сигнала
2 Экран
Назначение проводов сое-
динительного кабеля
VEGAVIB 67 - с двухпроводным выходом 21
Подключение к источнику питания
