9 Демонтаж
9.1 Порядок демонтажа
Опасность!
В рабочем состоянии отдельные провода кабеля преобразова-
теля звука (см. п. "Подготовка к монтажу") находятся под
напряжением прибл. 70 V. Во избежание опасности удара током
уровнемер VEGASON 64 следует монтировать в состоянии не
под напряжением!
Внимание!
Отделять кабель преобразователя звука (см. п. "Подготовка к
монтажу", см. также пример ниже) можно только в состоянии не
под напряжением. В противном случае будет повреждена
электроника прибора!
1
2
3

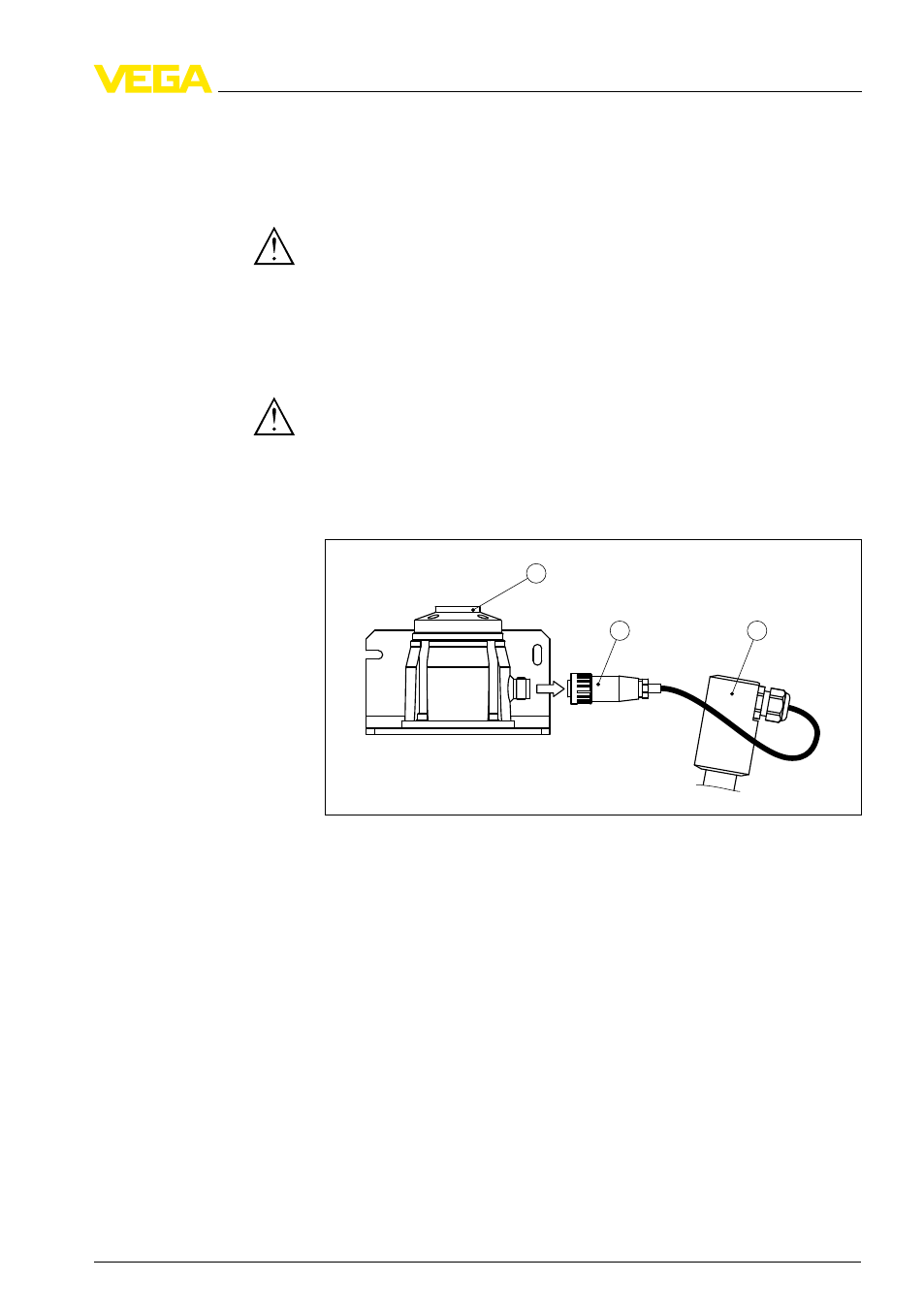

Рис. 29: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1
Цоколь корпуса с электроникой2
Разъем на кабеле преобразователя звука3
Соединительная деталь трубки преобразователя звука
Выполнить действия, описанные в п. "Монтаж" и "Подключение к
источнику питания", в обратном порядке.
9.2 Утилизация
Устройство состоит из перерабатываемых материалов. Кон-
струкция позволяет легко отделить электронный блок.
