5 Подключение к источнику питания
VEGACAP 65 • - транзистор (NPN/PNP)
30018-R
U-131015
1

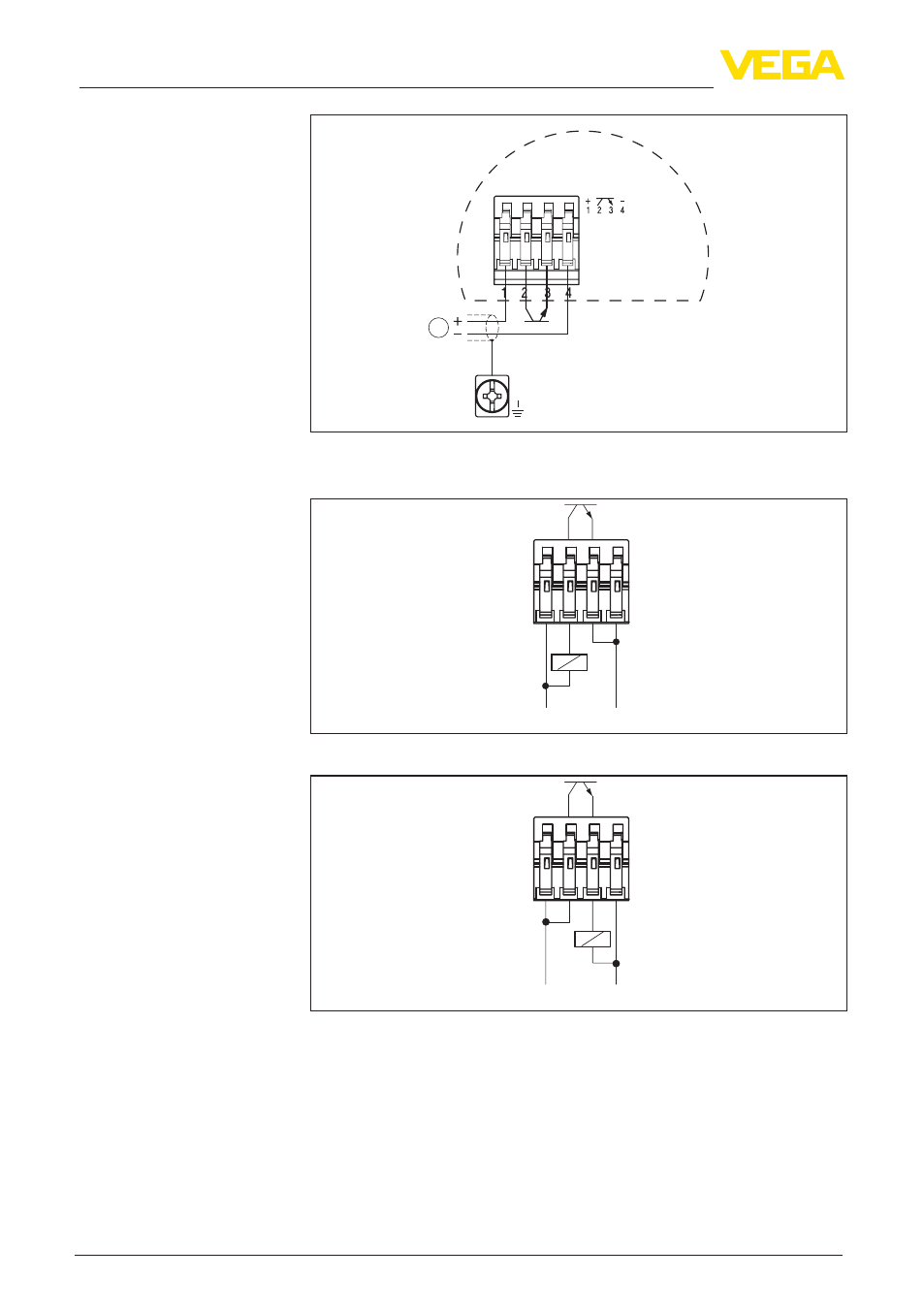

Рис. 11: Схема подключения
1 Питание
+ -
+ -
1 2 3 4
Рис. 12: Состояние NPN
+ -
+ -
1 2 3 4
Рис. 13: Состояние PNP
