Инструкция по эксплуатации VEGA VEGAPULS 65 (≥ 2.0.0 - ≤ 3.8) Profibus PA
Страница 57
m(d)
%
Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 2
Secondary
Value 1
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Integration
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value

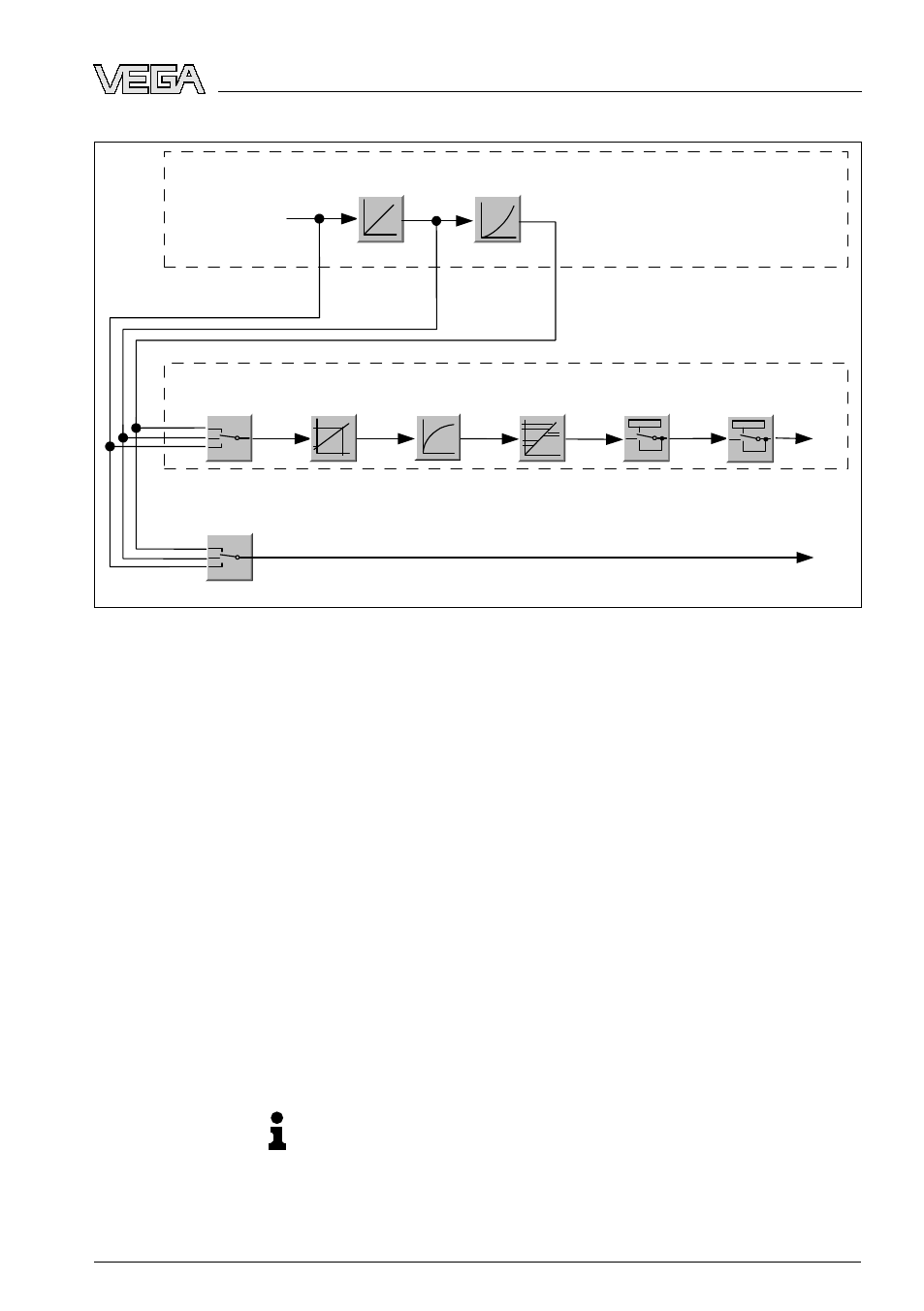

Рис. 30: VEGAPULS 65: Block diagram with AI (PA-OUT) value and additional cyclical value
TB Transducer Block
FB
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAPULS 65 имеет следующие модули:
l
AI (PA-OUT)
-
Значение PA-OUT функционального блока FB1 после пересчета
l
Additional Cyclic Value
-
Дополнительное циклическое значение (зависит от источника)
l
Free Place
-
Данный модуль применяется, если какое-либо значение не должно использоваться в
блоке данных, передаваемом при циклическом обмене (например, для замещения
температуры и дополнительного циклического значения).
Активными могут быть максимум два модуля. С помощью ПО для конфигурирования мастера
Profibus посредством этих модулей можно определить структуру передаваемых циклически
блоков данных. Порядок такого определения зависит от используемого ПО для конфигури-
рования.
Примечание:
Модули имеют две версии:
l
короткую - для мастеров Profibus, которые поддерживают
только какой-либо байт "формата идентификатора", напри-
мер Allen Bradley
VEGAPULS
65 • Profibus PA
57
