1
2

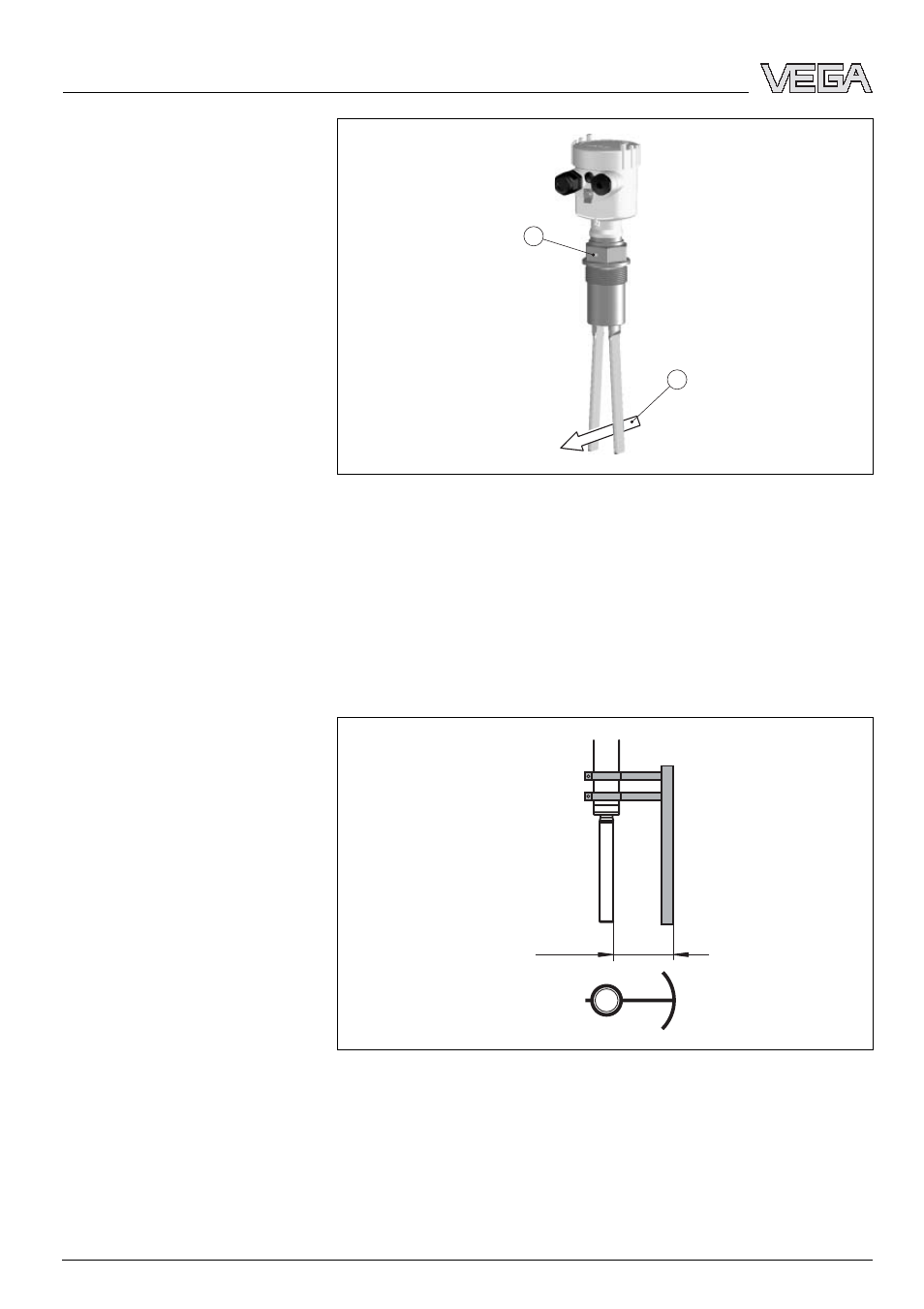

Рис. 6: Ориентация вибрирующей вилки относительно течения продукта
1 Маркировка на резьбовом присоединении
2 Направление течения
При применении в пескоуловителях или отстойниках для
грубых осадков вибрирующий элемент необходимо
защитить от повреждения с помощью отражателя.
Такой отражатель производителем прибора не
поставляется и должен быть изготовлен самостоятельно.
>125
Рис. 7: Защитный отражатель
Защитный отражатель
14 VEGAVIB 66 - с релейным выходом
Монтаж
